Detail produk:
|
| Ketebalan Panel: | 0,3-0,6 mm | Tenaga Motorik: | 4+4KW |
|---|---|---|---|
| Rangka Mesin: | Sinar 350 H | Metode Pemotongan: | Pemotongan Hidrolik |
| Tipe Dekoiler: | Pemotongan Hidrolik | Bahan Rol: | 45# Baja |
| Tipe Mesin: | Mesin Roll Forming | Kapasitas Produksi: | 15-20m/menit |

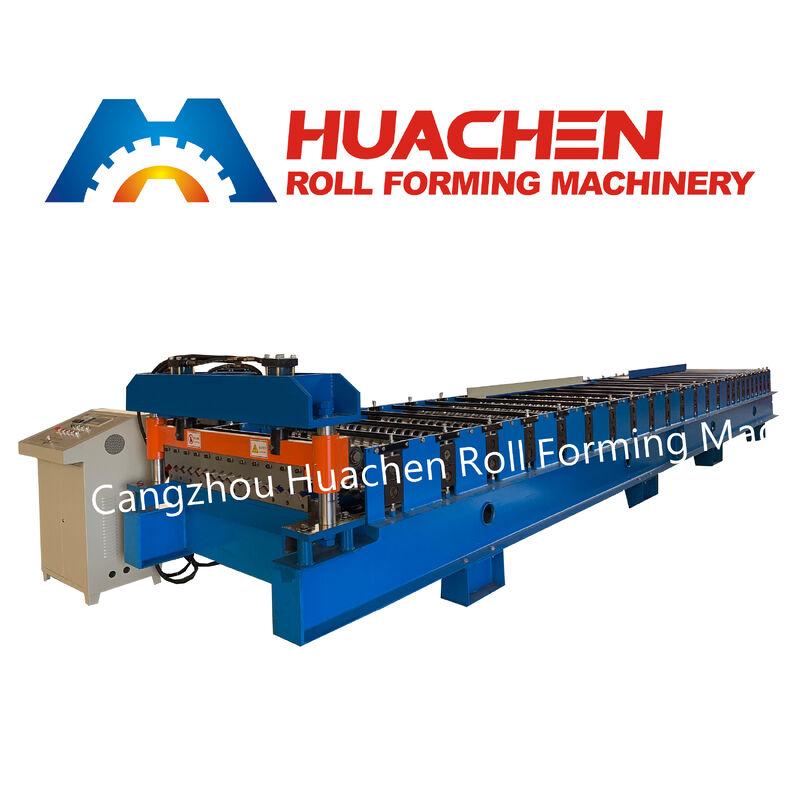

Tinjauan Produk Mesin Roll Forming HC 18-735-1200adalah sistem roll forming dingin kontinu presisi 12 stasiun yang direkayasa untuk memproduksi panel dinding logam arsitektur dan panel langit-langit linier. Dirancang untuk memproses gulungan lebar 1200mm standar baja galvanis pra-cat (PPGI), besi galvanis (GI), dan aluminium dengan ketebalan dari 0,3mm hingga 0,6mm, jalur ini membentuk panel yang kaku, kaku dengan kedalaman rusuk 18mm dan lebar cakupan efektif 735mm dengan sambungan samping yang saling mengunci dalam. Dibangun di atas alas las H-beam 350 tugas berat dengan poros padat Φ70mm dan pemotongan hidrolik yang dikontrol PLC, mesin berjalan lancar pada 15–20 m/menit untuk kontraktor fasad komersial dan produsen langit-langit interior.
Parameter Teknis Utama
| Parameter Teknis | Spesifikasi Standar |
| Model Mesin | Roll Former Panel Dinding & Langit-langit Arsitektur HC 18-735-1200 |

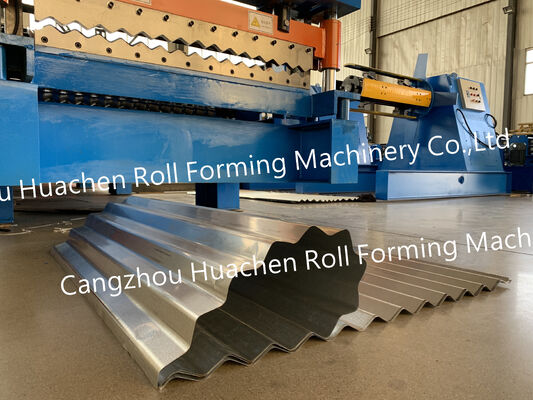

| Dimensi Profil Panel | Tinggi Rusuk: 18 mm | Lebar Cakupan Efektif: 735 mm |
| Lebar Gulungan Input | 1200 mm (Lebar Gulungan Standar Internasional) |
| Rentang Ketebalan Lembaran | 0,3 mm – 0,6 mm |
| Bahan Gulungan yang Kompatibel | Baja Galvanis Pra-Cat (PPGI), Baja Galvanis (GI), Aluminium |
| Stasiun Pembentukan | 12 Stasiun Rol Presisi |
| Bahan & Perlakuan Rol | Baja Tempa 45#, Dibubut Presisi CNC, Dikeras & Dilapisi Krom Keras |
| Bahan & Ukuran Poros Utama | Baja Bulat Padat 45#, Ditemper & Dihaluskan, Diameter Φ70 mm |
| Dasar Rangka Mesin | Sasis Las H-Beam Struktural 350# |

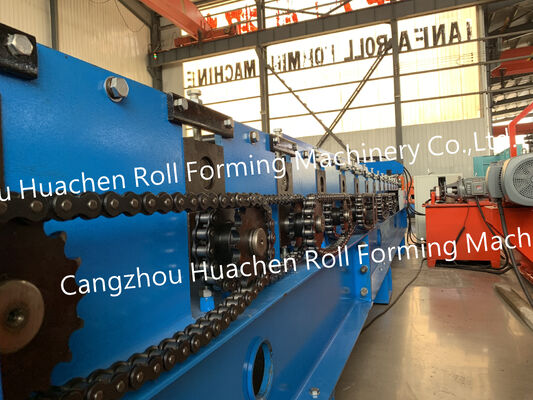

| Mekanisme Penggerak | Penggerak Rantai & Sproket Rol Tugas Berat |
| Kecepatan Jalur Produksi | 15 – 20 m/menit |
| Sistem Pemotongan | Sistem Pemotongan Pasca Hidrolik Otomatis |
| Bahan Pisau Potong | Baja Perkakas Paduan Cr12, Dikeraskan dengan Perlakuan Panas Vakum |
| Total Daya Motor | 4 KW (Penggerak Pembentukan Utama) + 4 KW (Unit Pemotongan Hidrolik) |
| Sistem Kontrol & Panjang | Kontrol Layar Sentuh PLC Industri dengan Encoder Presisi Tinggi |
| Standar Kelistrikan | 380V, 50Hz, 3-Fasa (Dapat Disesuaikan dengan Tegangan Pabrik Lokal) |
| Konfigurasi Decoiler | Decoiler Manual atau Decoiler Hidrolik |
Keunggulan Rekayasa & Desain Utama
Profil Interlocking Arsitektur 18-735-1200: Mengubah gulungan standar 1200mm menjadi panel cakupan efektif 735mm dengan rusuk 18mm memungkinkan keterlibatan sisi yang dalam dan garis bayangan yang tajam. Ini menghilangkan getaran angin, meningkatkan ketahanan cuaca pada fasad eksterior, dan memberikan hasil akhir yang bersih, modern untuk langit-langit gantung interior.
Pembentukan Progresif Bebas Gores 12 Stasiun: Dua belas stasiun rol yang dikalibrasi CNC membentuk rusuk 18mm dan tepi pengunci samping dengan mulus tanpa menjepit atau menggores lapisan warna PPGI yang halus atau permukaan aluminium yang disikat.

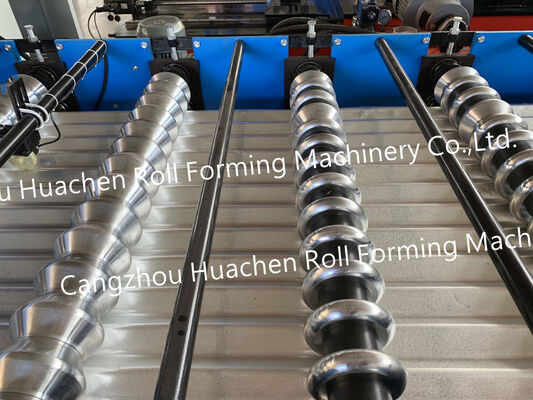

Rol Baja 45# yang Dikeraskan & Dilapisi Krom Keras: Setiap rol pembentuk dibubut presisi dari baja padat 45#, diberi perlakuan panas untuk daya tahan inti, dan dilapisi elektro dengan krom keras. Permukaan yang sangat halus ini mencegah tanda pada permukaan panel arsitektur.
Rangka H-Beam 350 Tugas Berat & Poros Padat Φ70mm: Dibangun di atas rangka H-beam 350mm yang kaku dengan poros baja padat Φ70mm, mesin mencegah puntiran lateral dan menjamin sambungan panel yang lurus, pas rapat di sepanjang jalur arsitektur yang panjang.

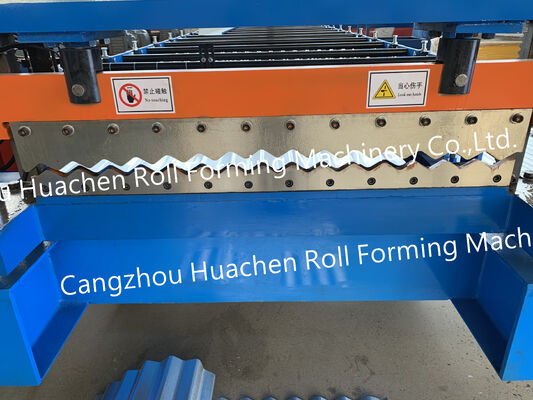

Pemotongan Hidrolik & Kontrol PLC yang Cocok dengan Profil: Didukung oleh stasiun hidrolik 4KW, cetakan pemotong baja Cr12 yang digerinda khusus memotong penampang 18-735 dengan bersih tanpa gerinda atau pelek yang melebar. Operator memprogram panjang panel dan jumlah batch yang tepat pada PLC layar sentuh.
Aplikasi Komersial & Arsitektur Menggabungkan daya tarik visual yang halus dengan kekakuan struktural yang tinggi, panel logam 18-735-1200 banyak ditentukan untuk:
Fasad Komersial & Ritel: Pelapis dinding eksterior modern, kanopi pintu masuk, dan trim fasia untuk pusat perbelanjaan, ruang pamer, dan kompleks perkantoran.
Langit-langit Logam Linier Interior & Plafon Gantung: Langit-langit akustik/dekoratif gantung dan atap luar ruangan untuk bandara, stasiun transit, aula komersial, dan bengkel bersih.
Struktur Industri & Modular: Pelapis dinding eksterior kelas atas dan dinding partisi interior untuk bangunan berkerangka baja, fasilitas penyimpanan dingin, dan unit modular prefabrikasi.
Kalibrasi Pabrik, Pengiriman Kontainer & Dukungan Purna Jual Sebelum pengiriman, setiap jalur roll forming HC 18-735-1200 dirakit dan diuji dengan gulungan logam aktual di bengkel kami untuk memverifikasi kesesuaian sambungan, lebar cakupan efektif 735mm, dan toleransi panjang PLC. Semua komponen baja yang terbuka dilapisi dengan minyak anti-karat, dan seluruh jalur diamankan di dalam satu kontainer 40GP. Kami menyediakan gambar tata letak pondasi, manual operasi berbahasa Inggris, panduan komisioning video, garansi 12 bulan, dan dukungan suku cadang seumur hidup.
Pertanyaan yang Sering Diajukan (FAQ)
T1: Apa arti angka-angka dalam model 18-735-1200?J: Kode model mendefinisikan dimensi panel yang tepat: 18mm tinggi rusuk, 735mm lebar cakupan efektif setelah penguncian samping, dan lebar gulungan baja input 1200mm.
T2: Mengapa ada perbedaan antara lebar gulungan 1200mm dan lebar cakupan efektif 735mm?J: Bahan tambahan dibentuk menjadi rusuk arsitektur yang dalam, kaku dan sambungan samping yang lebar. Geometri ini memberikan panel 735mm kerataan yang unggul, ketahanan angkat angin yang tinggi, dan sambungan visual yang mulus untuk fasad eksterior dan langit-langit linier.
T3: Bisakah mesin ini memproses gulungan baja pra-cat (PPGI) dan aluminium?J: Ya. Rol baja 45# berlapis krom keras dipoles cermin untuk membentuk PPGI, baja galvanis (GI), dan gulungan aluminium 0.3mm–0.6mm dengan mulus tanpa menggores lapisan dekoratif.
T4: Berapa waktu tunggu, MOQ, dan pilihan decoiler?J: Jumlah pesanan minimum adalah 1 set, dan kapasitas produksi bulanan kami adalah 60 set. Pembuatan standar dan pengujian pemuatan gulungan memakan waktu 30 hari kerja. Anda dapat memilih antara decoiler manual standar 5 ton atau decoiler hidrolik 5 ton yang ditingkatkan.
