Mesin pembuat lembaran jahitan atap / mesin pembuat ubin / panel dinding

Mesin pembuat lembaran jahitan atap / mesin pembuat ubin / panel dinding
Mesin pembuat lembaran jahitan atap / mesin pembuat ubin / panel dinding Mesin pembuat lembaran jahitan atap / mesin pembuat ubin / panel dinding Mesin pembuat lembaran jahitan atap / mesin pembuat ubin / panel dinding Mesin pembuat lembaran jahitan atap / mesin pembuat ubin / panel dinding Mesin pembuat lembaran jahitan atap / mesin pembuat ubin / panel dinding

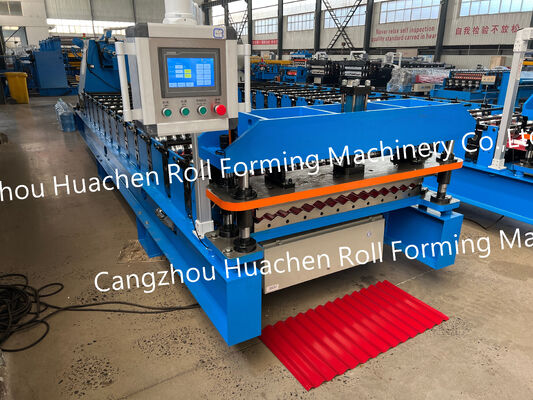

Gambar besar :  Mesin pembuat lembaran jahitan atap / mesin pembuat ubin / panel dinding

Detail produk:
Tempat asal: Cina
Nama merek: HC
Sertifikasi: CE
Nomor model: 18-78-1014
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Kemasan rincian: wadah 40GP
Waktu pengiriman: 30 HARI
Syarat-syarat pembayaran: L/C,T/T
Menyediakan kemampuan: 60 set per bulan

Mesin pembuat lembaran jahitan atap / mesin pembuat ubin / panel dinding

Deskripsi
Ketebalan Panel: 0,3-0,6 mm Tenaga Motorik: 4+4KW
Rangka Mesin: Sinar 350 H Metode Pemotongan: Pemotongan Hidrolik
Tipe Dekoiler: Decoiler hidrolik/manual Bahan Rol: 45# Baja
Tipe Mesin: Mesin Roll Forming Kapasitas Produksi: 15-20m/menit

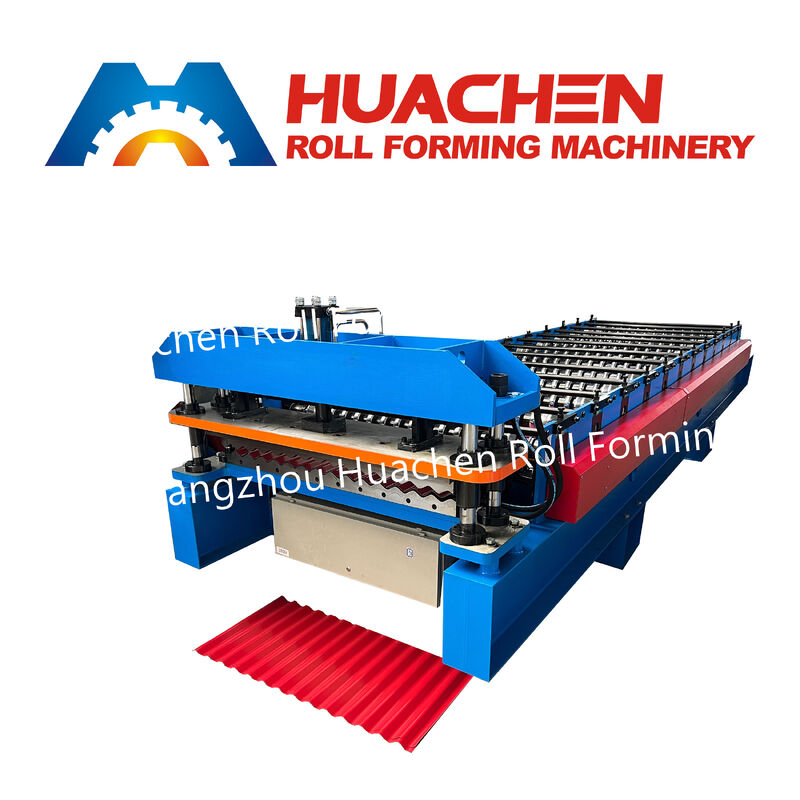

Tinjauan Produk Mesin Pembentuk Gulungan Bergelombang HC 18-78-1014 adalah sistem pembentukan gulungan dingin 12 stasiun yang ramping dan beroutput tinggi yang direkayasa untuk menghasilkan lembaran logam bergelombang sinusoidal klasik. Dirancang untuk memproses baja galvanis (GI), baja galvanis pra-cat (PPGI), dan kumparan galvalume dengan ketebalan dari0,3 mm hingga 0,6 mm, lini produksi ini membentuk panel bergelombang yang menampilkanlebar cakupan efektif 1014 mm,pitch 78 mmlebar cakupan efektif 1014 mm danlebar cakupan efektif 1014 mm lebar cakupan efektif setelah tumpang tindih samping (13 pitch penuh 78mm). Didukung oleh sasis las H-beam 350 yang kaku, poros padat Φ70mm, dan pemotongan hidrolik yang disinkronkan PLC, mesin ini berjalan terus menerus pada15–20 m/menit untuk produsen penutup atap dan dinding bervolume tinggi.Parameter Teknis UtamaParameter Teknis

Spesifikasi Standar

Model Mesin Pembentuk Lembaran Dinding & Atap Bergelombang HC 18-78-1014
Spesifikasi Profil Gelombang Gelombang Sinusoidal | Tinggi: 18 mm | Pitch: 78 mm | Lebar Cakupan: 1014 mm
Lebar Kumparan Input 1200 mm / 1220 mm (Lebar Kumparan Standar)
Rentang Ketebalan Material 0,3 mm – 0,6 mm
Bahan Kumparan yang Kompatibel Baja Galvanis (GI), Baja Galvanis Pra-Cat (PPGI), Aluzinc

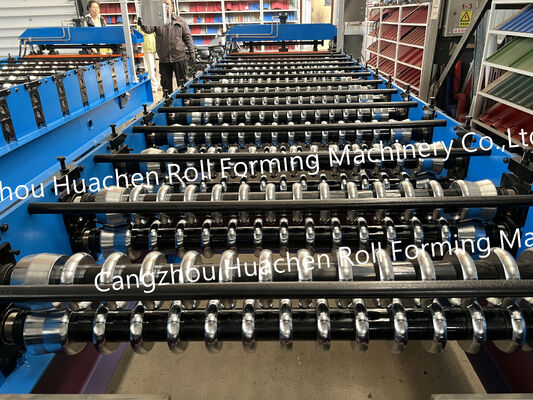

Stasiun Pembentukan 12 Stasiun Rol
Bahan & Proses Rol Baja Tempa 45#, Dibubut Presisi CNC, Dikrom & Dilapisi Krom Keras
Bahan & Diameter Poros Utama Baja Bulat Padat 45#, Ditempa & Dihaluskan, Φ70 mm
Dasar Rangka Mesin Rangka Las H-Beam Struktural 350#
Sistem Penggerak Penggerak Rantai & Sproket Rol Tugas Berat
Kecepatan Lini Produksi 15 – 20 m/menit
Mekanisme Pemotongan Sistem Pemotongan Pasca Hidrolik Otomatis
Bahan Pisau Pemotong Baja Perkakas Paduan Cr12, Diperlakuan Panas Vakum
Total Daya Motor 4 KW (Penggerak Pembentukan Utama) + 4 KW (Stasiun Hidrolik)
Sistem Kontrol & Panjang Kontrol Layar Sentuh PLC Industri dengan Encoder Putar
Catu Daya 380V, 50Hz, 3-Fase (Dapat Disesuaikan dengan Tegangan Industri Lokal)
Konfigurasi Decoiler Decoiler Manual atau Decoiler Hidrolik
Keunggulan Rekayasa & Operasional Utama Profil Bergelombang Sinusoidal Klasik 18-78-1014:

Dengan 13 gelombang sinusoidal halus yang berjarak 78mm dan kedalaman 18mm,

  • lembaran selebar 1014mm memberikan kekakuan omnidireksional, penumpukan sisi yang mudah, dan pembuangan air hujan yang cepat—menjadikannya salah satu profil yang paling diminati di Afrika, Amerika Latin, Timur Tengah, dan Asia Tenggara.Tata Letak Efisiensi Tinggi 12 Stasiun yang Dioptimalkan: Karena geometri gelombang sinusoidal mendistribusikan tegangan lentur secara merata tanpa sudut tajam,

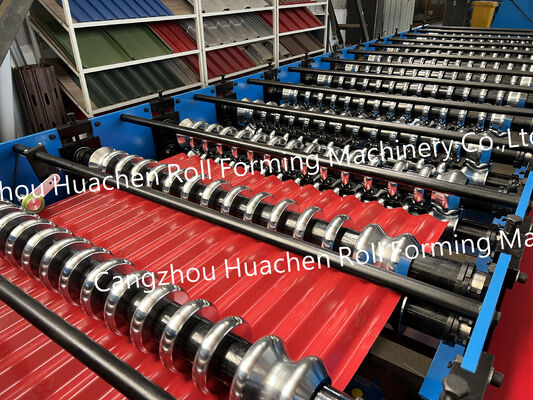

  • 12 stasiun rol yang dikalibrasi presisi mencapai akurasi profil yang lengkap sambil mengurangi jejak mesin, konsumsi daya, dan investasi peralatan awal.Rol Baja 45# yang Dikrom Keras & Dikrom Keras: Setiap rol gelombang dimesin CNC dari baja 45# padat,

  • diperlakukan panas untuk kekuatan inti, dan dilapisi krom keras secara elektro. Hasil akhir yang sangat halus ini mencegah pengelupasan seng atau goresan cat pada kumparan tipis 0.3mm–0.6mm.Rangka H-Beam 350 Kaku & Poros Padat Φ70mm: Dibangun di atas alas las H-beam 350mm tugas berat dengan poros baja padat Φ70mm,

  • mesin menghilangkan getaran dan mempertahankan kedalaman gelombang 18mm yang seragam di seluruh lebar lembaran 1014mm.Pemotongan Hidrolik Cr12 yang Sesuai Gelombang & Kontrol PLC: Digerakkan oleh unit hidrolik 4KW,

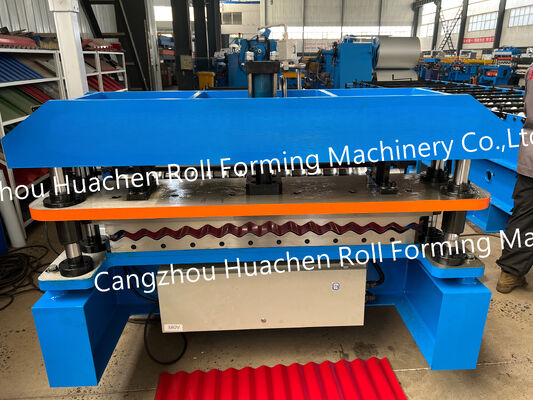

  • cetakan pemotong baja Cr12 yang digerinda khusus sesuai dengan kurva sinusoidal 18-78 yang tepat untuk menghasilkan tepi yang bersih, bebas gerinda tanpa meratakan gelombang. Operator memasukkan panjang dan kuantitas target pada PLC layar sentuh untuk produksi batch otomatis.Aplikasi Bangunan Khas Ringan,

dapat ditumpuk untuk transportasi ekonomis, dan serbaguna untuk pemasangan horizontal atau vertikal, lembaran bergelombang 18-78-1014 banyak digunakan dalam:Pelapis Industri & Gudang: Dinding luar,

  • atap barel melengkung, dan partisi interior untuk pabrik, bengkel, dan gudang penyimpanan.Atap Perumahan & Komersial: Hemat biaya,

  • lembaran atap bergelombang tahan cuaca dan tenda untuk proyek perumahan, pasar, dan kios ritel.Struktur Pertanian & Sementara: Kandang ternak,

  • tempat berlindung penyimpanan biji-bijian, panel pagar, dan akomodasi lokasi modular.Kalibrasi Pabrik, Pengiriman Kontainer & Dukungan Teknis Sebelum pengiriman,

setiap lini pembentukan gulungan HC 18-78-1014 dirakit dan diuji dengan kumparan logam aktual di bengkel kami untuk memverifikasi lebar cakupan efektif 1014mm, tinggi gelombang 18mm, dan toleransi pemotongan PLC. Semua permukaan baja yang terbuka dilapisi dengan minyak anti-karat, dan seluruh lini diperkuat dengan aman di dalam satukontainer 40GP. Kami menyediakan gambar tata letak pondasi, manual operasi berbahasa Inggris, panduan komisioning video, garansi 12 bulan, dan dukungan suku cadang seumur hidup.Pertanyaan yang Sering Diajukan (FAQ)Q1: Apa arti dimensi dalam model 18-78-1014?

A:

Kode model menentukan geometri bergelombang sinusoidal yang tepat: dan kapasitas produksi bulanan kami adalah 60 set. tinggi gelombang, 78mm pitch gelombang (jarak pusat ke pusat antar gelombang), dan1014mm lebar cakupan efektif setelah tumpang tindih samping (13 pitch penuh 78mm).Q2: Lebar kumparan baja berapa yang dibutuhkan untuk mesin pembentuk gulungan 18-78-1014?A:

Untuk menghasilkan lebar cakupan efektif 1014mm, dan kapasitas produksi bulanan kami adalah 60 set. baja pra-cat (PPGI), atau aluzinc standar selebar1200mm atau 1220mm dengan ketebalan dari 0.3mm hingga 0.6mm.Q3: Apakah 12 stasiun cukup untuk membentuk lembaran bergelombang sinusoidal yang bersih?A:

Ya. dan kapasitas produksi bulanan kami adalah 60 set. gelombang sinusoidal melengkung mulus di seluruh lebar lembaran. Dua belas stasiun yang dimesin CNC presisi memberikan lebih dari cukup lintasan pembentukan untuk mencapai kedalaman gelombang yang tepat tanpa pegas balik atau kerutan tepi.Q4: Berapa waktu tunggu, MOQ, dan opsi decoiler?A:

Jumlah pesanan minimum adalah 1 set, dan kapasitas produksi bulanan kami adalah 60 set. Manufaktur standar dan pengujian pemuatan kumparan memakan waktu 30 hari kerja. Anda dapat memilih antara decoiler manual standar 5 ton atau decoiler hidrolik 5 ton yang ditingkatkan.
