Detail produk:
|
| Ketebalan Panel: | 0,3-0,6 mm | Tenaga motorik: | 4+4KW |
|---|---|---|---|
| Rangka mesin: | Sinar 350 H | Metode pemotongan: | Pemotongan hidrolik |
| Tipe Dekoiler: | Decoiler hidrolik/manual | Tipe Mesin: | Mesin Roll Forming |
| Bahan Rol: | 45# baja | kapasitas produksi: | 15-20m/menit |

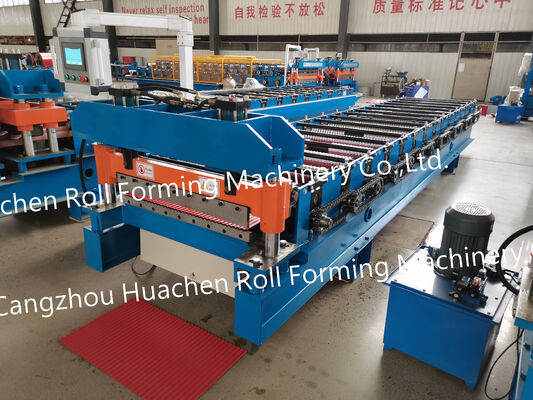

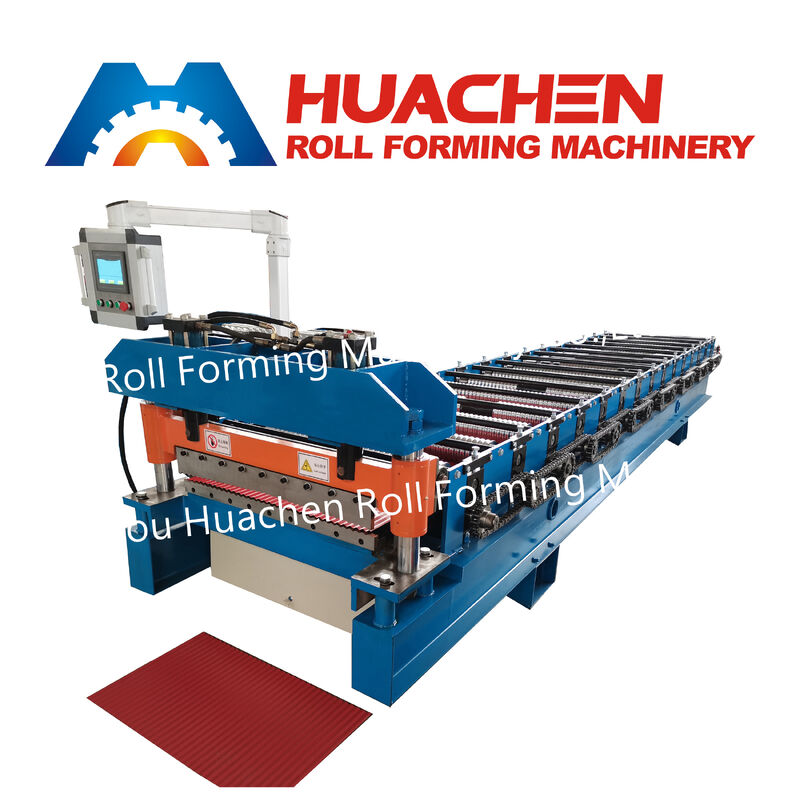

Tinjauan Produk Mesin Pembentuk Gulungan HC 6-25-835-940 adalah sistem pembentukan gulungan dingin 15 stasiun yang ringkas, presisi tinggi yang direkayasa untuk menghasilkan lembaran kelongsong logam trapesium 6-iga 835mm yang populer. Dirancang untuk memproses koil selebar 940mm (dipotong dari koil standar 1000mm atau dipesan khusus) dari baja galvanis (GI), baja galvanis pra-cat (PPGI), dan aluminium dengan ketebalan dari 0,3mm hingga 0,6mm, jalur ini membentuk panel dengan 6 iga simetris, tinggi iga 25mm, dan lebar cakupan efektif 835mm manual operasi berbahasa Inggris, Dilengkapi dengan alas las balok H 350, poros padat Φ70mm, dan pemotongan hidrolik yang dikontrol PLC, ia berjalan stabil pada 15–20 m/menit untuk pemasok bahan bangunan regional dan bengkel struktur baja.
Parameter Teknis Utama
| Parameter Teknis | Spesifikasi Standar |
| Model Mesin | Jalur Pembentukan Gulungan Panel Trapesium HC 6-25-835-940 |

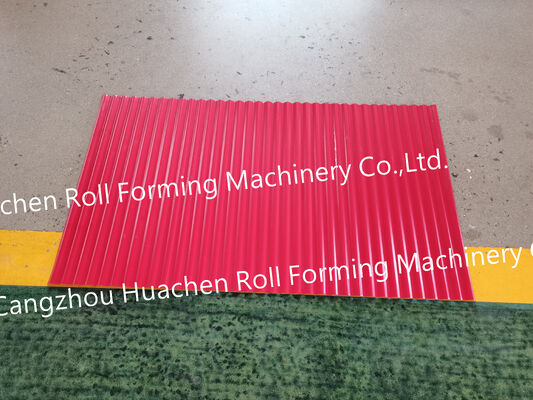

| Spesifikasi Profil Panel | 6 Iga | Tinggi Iga: 25 mm | Lebar Cakupan Efektif: 835 mm |
| Lebar Koil Input | 940 mm (Kompatibel dengan Koil 1000mm yang Dipotong) |
| Rentang Ketebalan Lembaran | 0,3 mm – 0,6 mm |
| Bahan Koil yang Kompatibel | Baja Galvanis Pra-Cat (PPGI), Besi Galvanis (GI), Aluminium |
| Stasiun Pembentukan | 15 Stasiun Rol |
| Bahan & Finishing Rol | Baja Tempa 45#, Dibubut Presisi CNC, Dikeras & Dilapisi Krom Keras |
| Bahan & Ukuran Poros Utama | Baja Bulat Padat 45#, Ditempa & Digiling, Diameter Φ70 mm |
| Dasar Rangka Mesin | Sasis Las Balok H Struktural 350# |
| Mekanisme Penggerak | Penggerak Rantai dan Sproket Rol Tugas Berat |
| Kecepatan Jalur Produksi | 15 – 20 m/menit |

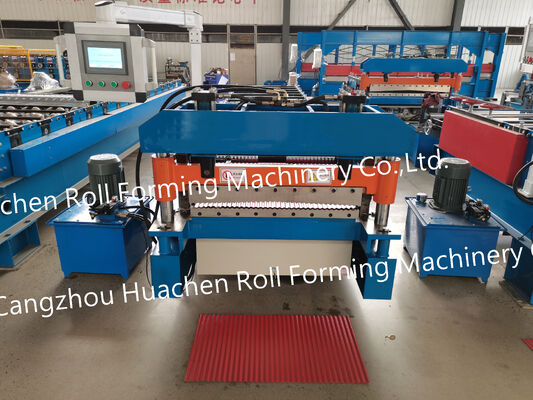

| Sistem Pemotongan | Sistem Pemotongan Pasca-Hidrolik Otomatis |
| Bahan Pisau Pemotong | Baja Perkakas Cr12, Diperlakuan Panas Vakum |
| Total Daya Motor | 4 KW (Motor Pembentuk Utama) + 4 KW (Unit Pemotong Hidrolik) |
| Sistem Kontrol & Panjang | Kontrol Layar Sentuh PLC Industri dengan Encoder Presisi Tinggi |
| Standar Kelistrikan | 380V, 50Hz, 3-Fasa (Dapat Disesuaikan dengan Pasokan Listrik Lokal) |
| Opsi Decoiler | Decoiler Manual atau Decoiler Hidrolik |
Keunggulan Rekayasa & Operasional Utama
Profil Arsitektur Klasik 6-25-835-940: Menampilkan 6 iga 25mm yang tajam di seluruh lebar cakupan efektif 835mm (diberi makan dari koil 940mm), profil yang seimbang ini menawarkan ritme visual yang bersih dan aliran air hujan yang andal, menjadikannya spesifikasi pokok di seluruh Amerika Selatan, Asia Tenggara, Afrika, dan Eropa Timur.
Pembentukan Progresif Halus 15 Stasiun: Lima belas stasiun pembentukan yang disejajarkan secara presisi membentuk semua 6 iga secara simetris dalam beberapa lintasan bertahap. Ini mencegah lengkungan lembaran, gelombang tepi, atau keretakan mikro cat pada koil PPGI 0,3mm–0,6mm.Rol Baja 45# yang Dikeras & Dilapisi Krom Keras: Setiap rol pembentuk dibubut CNC dari baja padat 45#,
diperlakukan panas untuk ketahanan inti, dan dilapisi krom keras untuk menahan abrasi dan mempertahankan permukaan panel yang halus seperti cermin.Rangka Balok H 350 Tugas Berat & Poros Padat Φ70mm: Dibangun di atas rangka balok H 350mm yang kaku dengan poros baja padat Φ70mm,
jalur ini menghilangkan getaran struktural selama produksi berkelanjutan 15–20 m/menit.Pemotongan Hidrolik Cr12 yang Cocok dengan Profil & Kontrol PLC: Digerakkan oleh unit daya hidrolik 4KW,
cetakan pemotong baja Cr12 cocok dengan penampang 6-iga yang tepat untuk menghasilkan potongan yang bersih, bebas gerinda. Operator mengatur panjang lembaran target dan jumlah batch melalui PLC layar sentuh untuk operasi otomatis.Aplikasi Bangunan Khas Ringan,
mudah ditangani di lokasi, dan cocok untuk kelongsong dinding vertikal maupun atap miring, lembaran logam 6-25-835-940 banyak diterapkan dalam:Konstruksi Industri & Bengkel: Pelapis dinding eksterior,
dinding partisi interior, dan pelapis atap untuk bengkel berbingkai baja, pabrik, dan gudang.Bangunan Perumahan & Komersial: Carport,
etalase toko, kanopi, dan renovasi atap perumahan miring.Struktur Prefabrikasi & Pertanian: Rumah kontainer modular,
kantor lokasi, gudang pertanian, dan tempat penampungan ternak.Kalibrasi Pabrik, Pengiriman Kontainer & Dukungan Teknis Sebelum pengiriman,
setiap jalur pembentukan gulungan HC 6-25-835-940 menjalani pengujian beban koil penuh di bengkel kami untuk memverifikasi lebar efektif 835mm, tinggi iga 25mm, dan akurasi panjang PLC. Semua komponen baja yang terbuka diperlakukan dengan minyak anti-karat dan diamankan di dalam satu kontainer 40GP. Kami menyediakan gambar tata letak pondasi, manual operasi berbahasa Inggris, panduan komisioning video, garansi 12 bulan, dan pasokan suku cadang seumur hidup.Pertanyaan yang Sering Diajukan (FAQ)T1: Apa arti angka-angka dalam model 6-25-835-940?
J:
Kode model mendefinisikan geometri panel yang tepat: dan kapasitas produksi bulanan kami adalah 60 set. iga trapesium, tinggi iga 25mm ,lebar cakupan efektif 835mm setelah tumpang tindih, dan lebar koil baja input 940mm.
T2: Dari mana kami mendapatkan koil 940mm untuk mesin ini? dan kapasitas produksi bulanan kami adalah 60 set. 940mm adalah lebar koil standar di banyak pasar internasional, atau dapat dengan mudah diperoleh dengan memotong koil induk standar 1000mm atau 1250mm. Jalur 15 stasiun kami memproses koil galvanis (GI) dan pra-cat (PPGI) dari ketebalan 0,3mm hingga 0,6mm.T3: Bisakah kami memilih antara decoiler manual dan decoiler hidrolik?J:
Ya. dan kapasitas produksi bulanan kami adalah 60 set. atau decoiler hidrolik 5 ton opsional (dengan mobil koil otomatis) untuk pemuatan koil yang lebih cepat di pabrik berkapasitas tinggi.T4: Berapa waktu tunggu, MOQ, dan kebijakan garansi?J:
Jumlah pesanan minimum adalah 1 set, dan kapasitas produksi bulanan kami adalah 60 set. Manufaktur standar dan pengujian pabrik memakan waktu 30 hari kerja. Setiap mesin dilengkapi dengan garansi 12 bulan dan ketersediaan suku cadang seumur hidup.
