Detail produk:
|
Bahan gulungan: | 45 # baja bermutu tinggi | Jenis: | lembaran atap genteng berlapis |
---|---|---|---|
Sistem pengaturan: | kontrol PLC | Ketebalan bahan baku:: | 0.3-0.6mm |
Cara Berkendara: | rantai tunggal 1,2 inci | bahan poros: | 45 # baja bermutu tinggi |
Bahan Bingkai: | 300 H-baja bermutu tinggi | ||
Cahaya Tinggi: | cold roll forming machine,roof tile roll forming machine |
1. Deskripsi:

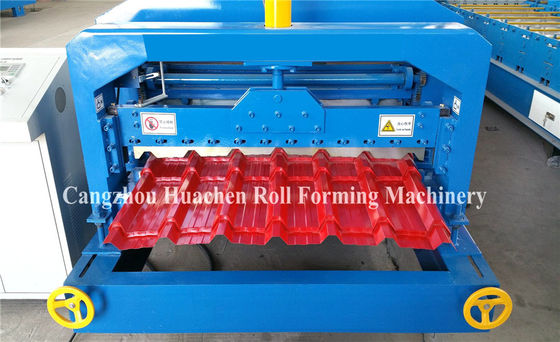

Model mesin ini diekspor ke pasar Euro. Lebar makan adalah 1250mm, dan lebar penutup adalah 1050, sangat tumpang tindih. Hemat bahan dan tampilan luarnya indah. Perangkat pemotong berbeda dari mesin pembuat gulungan kaca normal, kurvanya pemotongan, potong bentuk ubin yang sesuai.
2. Keunggulan Kompetitif:
1. hemat tempat
2. instalasi mudah
3. layanan sempurna
4. kualitas yang sangat baik
5. Beroperasi dengan mudah
3. Diagram alir
4. Spesifikasi
TIDAK. | BARANG | PARAMETER | CATATAN | |
1 | Sesuai | Jenis | Lembar pra-dicat, | |
bahan | lembaran galvanis | |||
Aluminium Galvanis | ||||
Lebar (mm) | 1250mm | |||
Ketebalan (mm) | 0.3-0.8mm | |||
Tegangan hasil (mm) | Q235 | |||
2 | Produk | Detail sebagai file terlampir | ||
spesifikasi | Panjangnya | Berapapun panjangnya | ||
3 | Kekuasaan | Jenis | 380v/3ph/50hz | merek motor shanghai |
Daya Motor Utama | 7.5kw | |||
persyaratan | ||||
4 | Kecepatan pembentukan (m / mnt) | 2-10m / mnt | Tidak termasuk waktu | |
memotong | ||||
OD koil yang sesuai (MM) | 1250 | |||
(Opsional) | Kumparan yang cocok | 508 | ||
ID (MM) | ||||
6 | Membentuk berdiri | 12 | Tergantung pada desain yang sebenarnya | |
7 | Ketebalan struktur | 16mm | ||
8 | Membentuk diameter poros (mm) | 70 padat | ||
9 | Jenis pemotongan | Gulungan dibentuk dan pemotongan panjang-set | ||
10 | Sistem pengaturan | Panasonic PLC dan inverter | ||
11 | Instal dimensi (tergantung pada desain akhir) | 9.3m×1.5m×1.2m | Tanpa panjang panel | |
12 | Berat total (Perkiraan) | 6T | Tergantung pada desain akhir |
5. Aplikasi:
mesin kami | Mesin perusahaan lain | Pengaruh mesin | |
Dasar mesin | Baja H350 / H400 kekuatan tinggi.mesin melalui mesin penggilingan setelah pengelasan | Tanda baja H270, setelah pengelasan menggunakan semir manual | tetap di pangkalan yang samagaris horizontal, pastikanstandar produk |
Bahan rol | Baja tempa No.45 bermutu tinggi, dengan prosesi yang dikontrol secara digital, Dilapisi dengan lapisan krom 5 um | Normal No. 45 baja dengan Sederhana dipoles dan tidak memiliki lapisan | Roller akan memiliki lebih lamagunakan hidup dan pastikanproduk memiliki ukuran yang sama,tidak ada nick di permukaan. |
Dinding samping | Gunakan tanda panel baja ketebalan 16mm kekuatan tinggi | Gunakan tanda panel baja setebal 12 mm | Pastikan mesin lebih sulit untukdeformasi, simpan produkakurat dan stabil |
Bahan poros aktif | Baja karbon No.45 padat bermutu tinggi, diameter poros adalah 70mm.perawatan poles permukaan CNC | Baja No. 45 Normal tanpa perawatan permukaan | Tingkatkan yang terintegrasifitur mekanik daribatang.dan memastikanstabilitas poros menjaga standar produk |
Elemen listrik | Panel kontrol PLC, transduser diimpor dari Panasonic Jepang.Elemen lain dari pemasok terkenal di China | Semua elemen dibuat di Cina | Mesin menjadi lebihakurat dan lebih stabil |
Pisau pemotong | Baja cetakan Cr12 dengan perawatan padam | Baja kekuatan tinggi normal tanpa perawatan padam | Stabil fitur mekanik terintegrasi dari pisau pemotong,lebih sulit untuk berubah bentuk, umur blade lebih lama, memastikan standar produk |
