Mesin Roll Forming Genteng Panel Atap Mesin Roller Atap dan Lembaran Dinding

Parameter teknis utama

Aplikasi

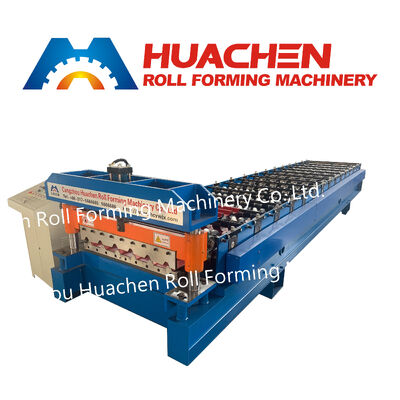

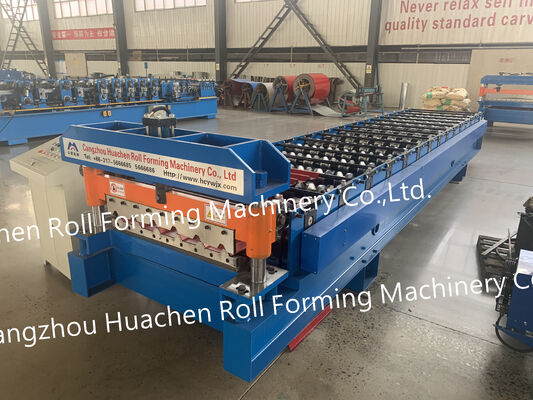

HC Wall Panel Roll Forming Machine disertifikasi dengan standar CE dan dirancang untuk memproduksi panel dinding berkualitas tinggi yang digunakan dalam konstruksi perumahan, komersial, dan industri.Mesin Pembentuk Roll Tile Steel 15 Stasiundirancang untuk membentuk terus-menerus profil ubin atap baja warna.Bagian pembentuk rol 15 stasiun, memungkinkan lembaran baja dibentuk secara bertahap melalui serangkaian operasi pembentuk.

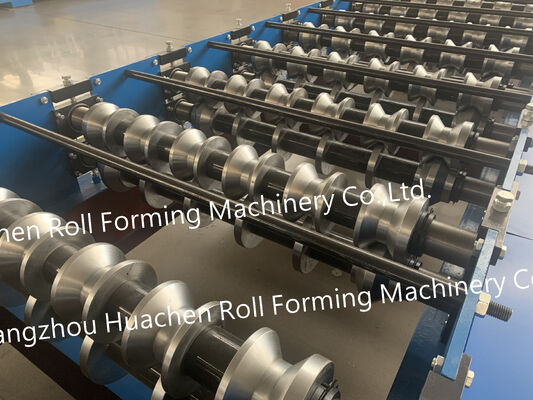

Sistem Pembentuk Roller

Mesin ini menggunakanPengaturan rol 15 stasiunSelama produksi, lembaran baja bergerak melalui rol pembentuk secara berurutan, dengan setiap stasiun berkontribusi pada proses pembentukan.

Jumlah stasiun roller adalah faktor konfigurasi utama dan harus dipertimbangkan sesuai dengan profil ubin baja warna yang diperlukan.

Konfigurasi rol dan poros

Rol dan poros pembentuk terbuat dari45# baja.

Metode pengolahan yang ditentukan meliputi:Pengolahan pemadam dan pelapisan. Struktur pembentuk dilengkapi denganΦ70 mm poros, memberikan spesifikasi yang ditentukan untuk komponen mekanik utama.

Komponen transmisi dan pemotong

Mesin mengadopsisistem penggerak rantaiuntuk transmisi daya.

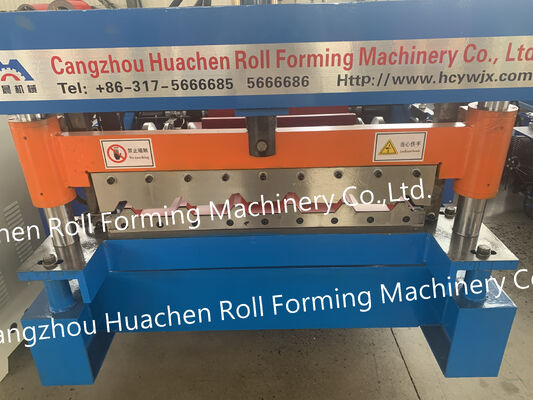

Bagian pemotong dilengkapi denganPemotong CR12Spesifikasi ini menggambarkan transmisi utama dan konfigurasi pemotongan dari peralatan roll forming.

Parameter Operasi

Mesin ini memiliki kecepatan tertentu dari15-20 m/menit.

Parameter ini memberikan referensi untuk perencanaan produksi dan perbandingan mesin. Hasil produksi yang sebenarnya dapat tergantung pada desain profil dan kondisi operasi yang dipilih.

Spesifikasi Listrik

Peralatan membutuhkanKekuatan total 4+4 kWdan beroperasi dengan380 V / 50 Hz / 3-Fasepasokan listrik.

Sebelum pemasangan, kondisi daya di tempat kerja harus diperiksa untuk memastikan bahwa mereka memenuhi persyaratan mesin.

Jangkauan Aplikasi

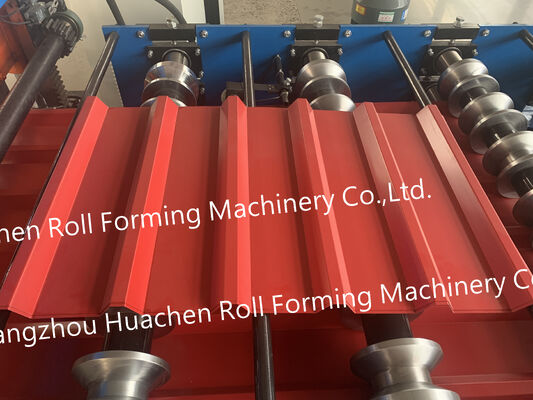

PeraturanMesin Pembentuk Roll Tile Steel 15 Stasiuncocok untuk produksi terus-menerus profil ubin atap baja warna.

Bidang aplikasi yang mungkin termasuk:

• Produksi ubin baja berwarna
• Produksi profil atap
• Membentuk lembaran logam
• Pengolahan bahan atap
• Produksi profil atap bangunan

Konfigurasi mesin akhir harus dipilih sesuai dengan profil produk yang dibutuhkan dan kebutuhan produksi.

Ringkasan konfigurasi utama

Konfigurasi mesin meliputi:

• 15 stasiun roller
• 45# rol dan poros baja
• Pengolahan pemadam dan pelapisan
• Diameter poros Φ70 mm
• Pemotong CR12
• Sistem penggerak rantai
• Kecepatan pembentukan 15 ∼20 m/min
• Kekuatan total 4+4 kW
• 380 V / 50 Hz / 3-fase catu daya

Spesifikasi ini memberikan referensi teknis bagi pelanggan yangMesin Pembentuk Roll Tile Steel 15 Stasiununtuk produksi profil atap baja warna.
