Mesin manufaktur panel atap bergelombang logam sepenuhnya otomatis

Parameter Teknis Utama

Deskripsi Produk

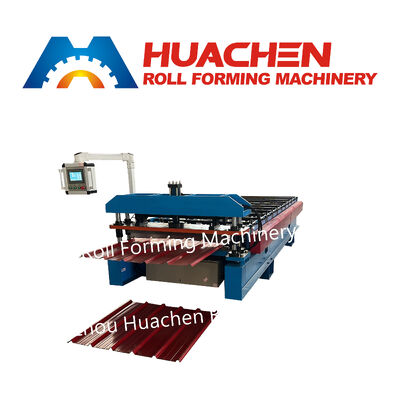

Mesin Mesin Pembentuk Rol Genteng Baja Warna 11 Stasiun dirancang untuk pembentukan profil genteng baja warna secara berkelanjutan. Mesin ini dilengkapi dengan bagian pembentuk rol 11 stasiun, memungkinkan material baja melewati beberapa tahap pembentukan selama proses pembentukan profil.

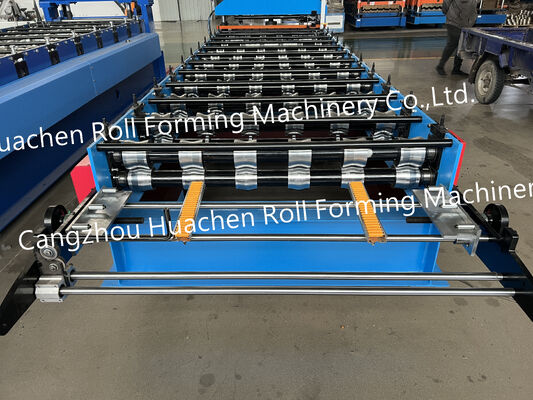

Konfigurasi Unit Pembentuk

Mesin ini dirancang dengan 11 stasiun rol di bagian pembentuk. Lembaran baja bergerak melalui rol secara berurutan, dan profil terbentuk secara bertahap selama operasi pembentukan rol berkelanjutan.

Jumlah stasiun adalah salah satu spesifikasi penting saat memilih peralatan sesuai dengan persyaratan profil genteng baja warna yang berbeda.

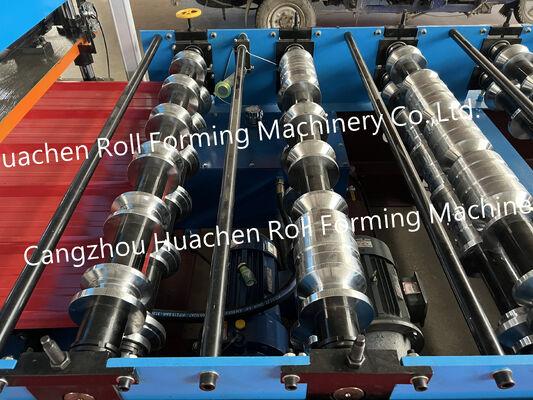

Detail Rol dan Poros

Rol pembentuk dan poros diproduksi dari baja 45#.

Komponen-komponen ini ditentukan dengan perlakuan quenching dan pelapisan, dan mesin menggunakan Diameter poros Φ70 mm. Spesifikasi ini mendefinisikan bahan utama dan konfigurasi struktural sistem pembentuk.

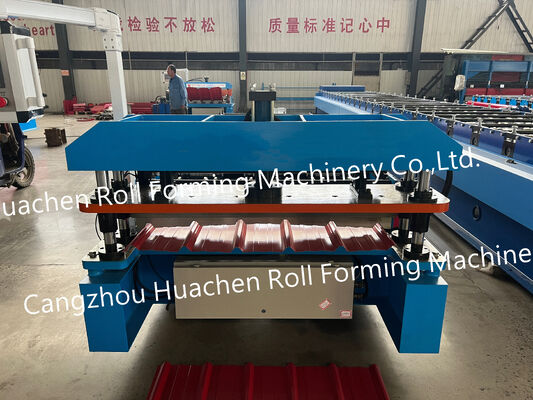

Sistem Transmisi dan Pemotongan

Mesin ini menggunakan sistem transmisi penggerak rantai.

Bagian pemotongan dilengkapi dengan Pemotong CR12. Metode transmisi dan bahan pemotong adalah bagian penting dari konfigurasi mesin dan dapat dipertimbangkan bersama dengan profil produksi yang dibutuhkan.

Kecepatan Operasi dan Daya

Mesin beroperasi pada kecepatan yang ditentukan 15–20 m/menit.

Kebutuhan daya total adalah 4+4 kW, dan spesifikasi pasokan listrik adalah 380 V / 50 Hz / 3 Fasa.

Sebelum pemasangan, pasokan listrik yang tersedia di lokasi produksi harus diperiksa untuk memastikan kesesuaian dengan persyaratan mesin.

Cakupan Aplikasi

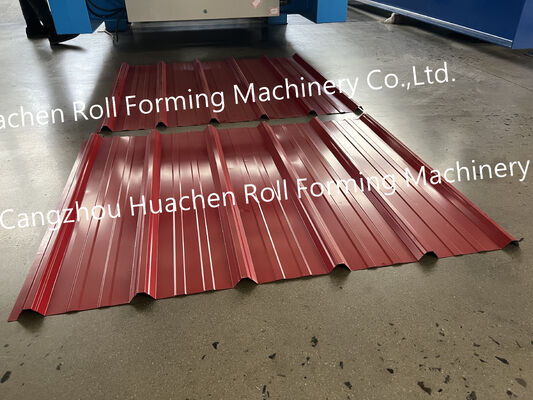

Mesin Mesin Pembentuk Rol Genteng Baja Warna 11 Stasiun ditujukan untuk produksi profil genteng baja warna secara berkelanjutan.

Aplikasi umum meliputi:

• Manufaktur genteng baja warna
• Pembentukan profil atap logam
• Pemrosesan profil lembaran baja
• Produksi material atap
• Manufaktur profil atap bangunan

Konfigurasi peralatan akhir harus sesuai dengan desain profil yang dibutuhkan dan kondisi produksi.

Ringkasan Konfigurasi Mesin

Konfigurasi utama mesin ini meliputi:

• 11 stasiun rol
• Rol dan poros baja 45#
• Perlakuan quenching dan pelapisan
• Diameter poros Φ70 mm
• Pemotong CR12
• Sistem penggerak rantai
• Kecepatan mesin 15–20 m/menit
• Daya total 4+4 kW
• Pasokan listrik 380 V / 50 Hz / 3 Fasa

Spesifikasi ini memberikan referensi teknis bagi pelanggan yang mengevaluasi Mesin Pembentuk Rol Genteng Baja Warna 11 Stasiun untuk produksi profil atap baja warna.
