Galvanis baja berlapis ganda atap logam Ibr kotak berbentuk panel atap profil dingin manufaktur mesin rolling membentuk

Parameter teknis utama

Ringkasan Produk

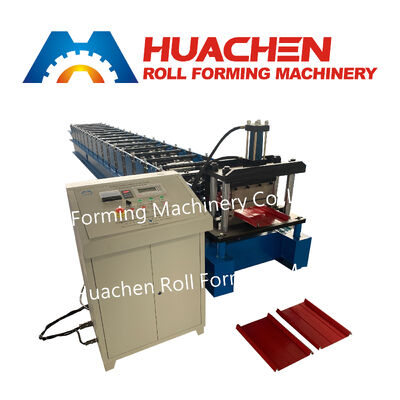

Wall Panel Roll Forming Machine adalah solusi industri yang sangat efisien yang dirancang untuk pembuatan panel dinding yang digunakan di berbagai aplikasi konstruksi.Mesin Membentuk Roll Tile Baja Berwarna 16 Stasiunmesin ini dikembangkan untuk membentuk terus-menerus profil ubin atap baja warna.Bagian pembentuk rol 16 stasiun, memungkinkan lembaran baja untuk melewati beberapa tahap pembentukan dan secara bertahap mencapai bentuk profil yang dibutuhkan.

Desain Bagian Pembentuk

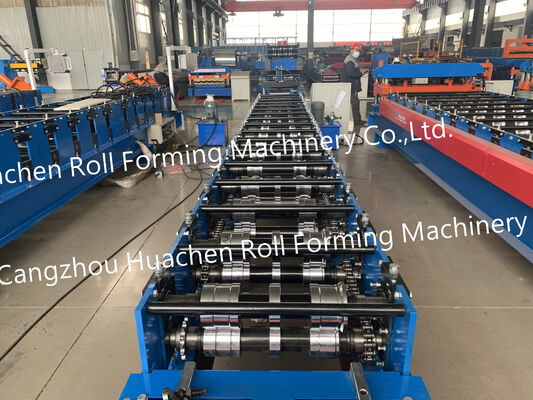

Mesin ini dilengkapi dengan16 stasiun rollerBahan baja dipandu melalui setiap stasiun secara berurutan, dan profil dibentuk secara bertahap selama proses membentuk gulung terus menerus.

Jumlah stasiun pembentuk adalah faktor penting ketika memilih peralatan untuk persyaratan profil ubin baja warna yang berbeda.

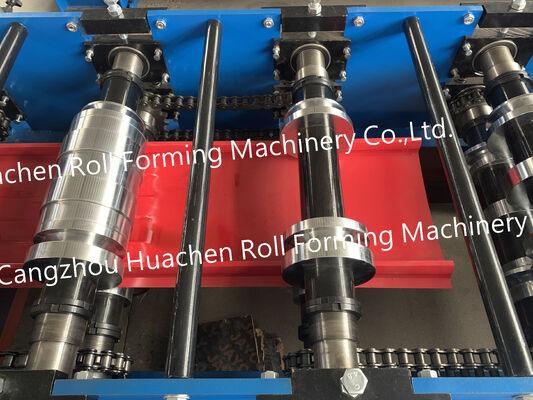

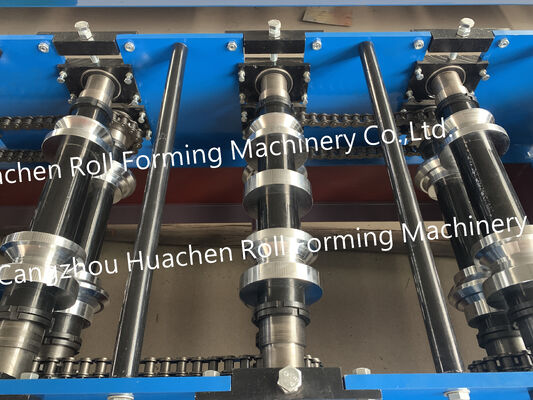

Konstruksi Rol dan Poros

Rol dan poros pembentuk terbuat dari45# baja.

Menurut spesifikasi mesin, komponen ini menerimaPengolahan pemadam dan pelapisan. Sistem ini dirancang denganDiameter poros Φ70 mm, yang mendefinisikan parameter struktur penting dari unit pembentuk.

Konfigurasi Penggerak dan Pemotong

Mesin mengadopsisistem penggerak rantaiuntuk transmisi.

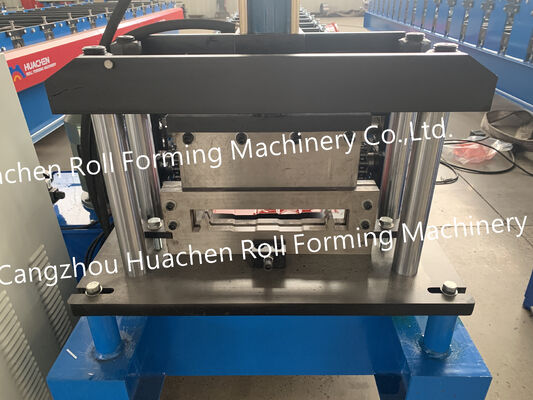

Unit pemotong menggunakanBahan pemotong CR12Metode drive dan spesifikasi cutter adalah bagian kunci dari konfigurasi peralatan dan dapat dipertimbangkan sesuai dengan aplikasi produksi yang diperlukan.

Kecepatan Operasi Mesin

Kecepatan mesin yang ditentukan adalah15-20 m/menit.

Parameter ini memberikan referensi untuk perencanaan produksi dan evaluasi peralatan.

Kebutuhan Pasokan Listrik

Mesin ini dikonfigurasi denganKekuatan total 4+4 kW.

Kebutuhan listrik adalah380 V / 50 Hz / 3 FaseSebelum pemasangan, pengguna harus memastikan bahwa sumber daya yang tersedia sesuai dengan spesifikasi mesin.

Bidang Aplikasi

PeraturanMesin Membentuk Roll Tile Baja Berwarna 16 Stasiundirancang untuk produksi terus menerus profil ubin atap baja warna.

Bidang aplikasi khas meliputi:

• Pembuatan ubin baja warna
• Produksi profil atap
• Membentuk lembaran logam
• Pengolahan bahan atap
• Produksi profil bangunan

Konfigurasi peralatan akhir harus dipilih sesuai dengan profil akhir yang diperlukan dan persyaratan produksi.

Tinjauan konfigurasi utama

Mesin ini mencakup:

• 16 stasiun roller
• 45# rol dan poros baja
• Pengolahan pemadam dan pelapisan
• Diameter poros Φ70 mm
• Pemotong CR12
• Transmisi penggerak rantai
• Kecepatan mesin 15~20 m/menit
• Kekuatan total 4+4 kW
• 380 V / 50 Hz / 3-fase pasokan listrik

Spesifikasi ini memberikan referensi teknis yang jelas bagi pelanggan yangMesin Membentuk Roll Tile Baja Berwarna 16 Stasiununtuk produksi profil atap.
