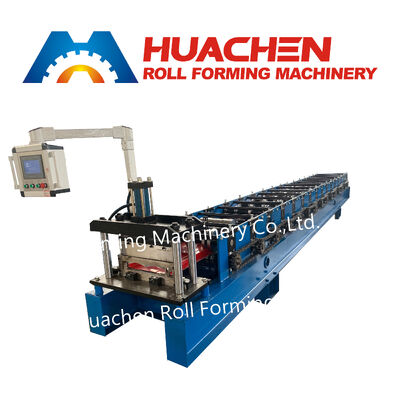

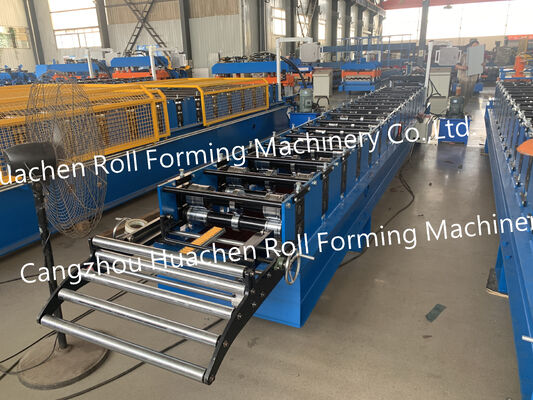

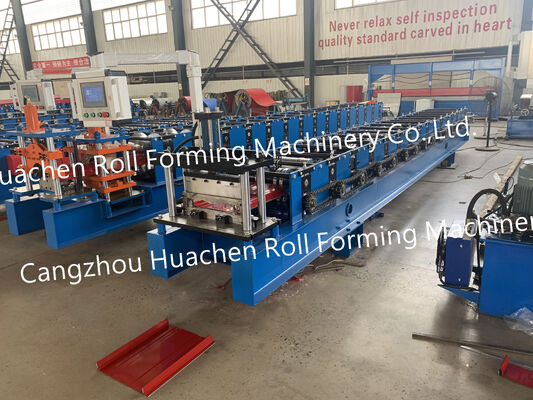

Mesin pembuatan atap dan panel dinding pelat baja berkualitas tinggi, dengan umur panjang, cocok untuk konstruksi bangunan industri.

Parameter teknis utama

Ringkasan Produk

Wall Panel Roll Forming Machine adalah solusi industri yang sangat efisien yang dirancang untuk pembuatan panel dinding yang digunakan di berbagai aplikasi konstruksi.Mesin Membentuk Roll Tile Baja Berwarna 16 Stasiundirancang untuk roll continuous forming of color steel roofing tile profiles. mesin ini dilengkapi denganSistem rol 16 stasiun, yang memungkinkan lembaran logam dibentuk melalui serangkaian operasi pembentukan progresif.

16-Pengaturan Pembentukan Stasiun

Mesin ini dikonfigurasi dengan16 stasiun rollerSelama operasi, bahan lembaran melewati kelompok rol secara berurutan, dengan setiap stasiun berpartisipasi dalam proses pembentukan progresif.

Jumlah stasiun pembentuk adalah spesifikasi penting ketika memilih peralatan untuk persyaratan profil ubin baja warna yang berbeda.

Spesifikasi rol dan poros

Mesin menggunakan45# bajauntuk kedua rol dan poros.

Komponen diproses denganPengolahan pemadam dan pelapisan, dan sistem pembentuk mengadopsiDiameter poros Φ70 mmSpesifikasi ini mendefinisikan bahan utama dan konfigurasi struktur mesin.

Transmisi Chain Drive

Peralatan ini dilengkapi dengansistem penggerak rantai.

Metode transmisi ini merupakan bagian dari struktur mekanik mesin dan dapat dievaluasi bersama dengan jumlah stasiun pembentuk, spesifikasi poros,dan kecepatan produksi ketika membandingkan peralatan roll forming.

Sistem pemotongan

Bagian pemotongan dikonfigurasi denganPemotong CR12.

Bahan pemotong adalah salah satu spesifikasi teknis mesin dan harus dipertimbangkan sesuai dengan persyaratan profil ubin baja warna selesai.

Kecepatan Produksi dan Kebutuhan Daya

Mesin memiliki kecepatan operasi yang ditentukan dari15-20 m/menit.

Total konfigurasi daya adalah4+4 kW, dan pasokan listrik yang diperlukan adalah380 V / 50 Hz / 3 FaseLingkungan instalasi harus menyediakan sumber daya yang cocok sebelum operasi mesin.

Aplikasi

PeraturanMesin Membentuk Roll Tile Baja Berwarna 16 Stasiundimaksudkan untuk produksi terus menerus profil ubin atap baja warna.

Aplikasi khas meliputi:

• Produksi ubin baja berwarna
• Membentuk profil atap logam
• Produksi profil lembaran baja
• Pengolahan bahan atap
• Produksi profil atap bangunan

Konfigurasi mesin yang cocok harus dikonfirmasi sesuai dengan profil produk dan kondisi produksi yang diperlukan.

Tinjauan konfigurasi utama

Konfigurasi mesin meliputi:

• 16 stasiun roller
• 45# rol dan poros baja
• Pengolahan pemadam dan pelapisan
• Diameter poros Φ70 mm
• Pemotong CR12
• Sistem penggerak rantai
• Kecepatan produksi 15~20 m/menit
• Kekuatan total 4+4 kW
• 380 V / 50 Hz / 3-fase pasokan listrik

Spesifikasi ini memberikan referensi teknis bagi pembeli yangMesin Membentuk Roll Tile Baja Berwarna 16 Stasiununtuk produksi profil atap terus menerus.
