Rumah /Produk/mengkilap ubin roll membentuk mesin/4 KW Hydraulic Cutter Glazed Tile Roll Forming Machine dengan lebar kumparan 1200mm dan 12 stasiun roller

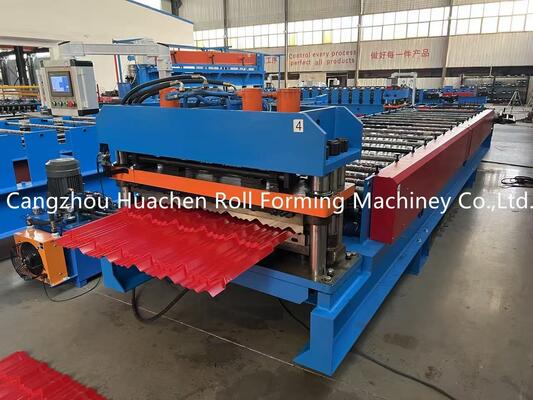

4 KW Hydraulic Cutter Glazed Tile Roll Forming Machine dengan lebar kumparan 1200mm dan 12 stasiun roller

1set
MOQ
4 KW Hydraulic Cutter Glazed Tile Roll Forming Machine dengan lebar kumparan 1200mm dan 12 stasiun roller
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Material Type: PPGI/GI
Material Thickness: 0.3-0.6mm
Material Width: 1000mm,1200mm
Roller Stations: 12Stations
Roller & Shaft Material: 45# Steel Quenching and Plating
Diameter of Shaft: Φ70mm
Cutter Material: CR12
Drive Type: Chain Drive
Speed: 4m/min
Total Power: 5.5+5.5KW
Voltage: 380V 50Hz 3Phases
Menyoroti:

roll forming equipment

,

mesin cold roll forming
Informasi dasar
Tempat asal: Cina
Nama merek: HC
Sertifikasi: CE
Nomor model: HC25-196-1000-1200
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Mesin roll forming utama dan decoiler adalah kemasan telanjang, sistem kontrol PLC dan pompa motor d
Waktu pengiriman: 25-30 hari
Syarat-syarat pembayaran: T/T,L/C
Menyediakan kemampuan: 20 set/bulan
Deskripsi Produk
4 KW Hydraulic Cutter Glass Tile Roll Forming Machine 1200mm Lebar Koil
Dominica gaya 1220mm lebar kumparan kaca ubin atap logam roll membentuk mesin
Spesifikasi Teknis
Parameter Spesifikasi
Jenis bahan PPGI/GI
Ketebalan 0.3-0.6mm
Lebar 1000mm, 1200mm
Stasiun Roller 12 Stasiun
Bahan Roller & Shaft 45# Pengeringan dan Pemasangan Baja
Diameter poros Φ70mm
Bahan pemotong CR12
Jenis drive Chain Drive
Kecepatan 4 m/menit
Total Daya 5.5 + 5.5 KW
Tegangan 380V 50Hz 3 fase
Spesifikasi komponen
5T Decoiler manual
4 KW Hydraulic Cutter Glazed Tile Roll Forming Machine dengan lebar kumparan 1200mm dan 12 stasiun roller 0

Bagian ini digunakan untuk mendukung kumparan dan membuat kumparan berputar. Kapasitas bantalan: 5T. Diameter dalam: 470-530mm (diatur sesuai permintaan).Dilengkapi dengan perangkat rem untuk mencegah kerusakan mesin akibat benturan selama operasi.

Meja Makan & Pre-Cutter
4 KW Hydraulic Cutter Glazed Tile Roll Forming Machine dengan lebar kumparan 1200mm dan 12 stasiun roller 1

Memimpin gulungan ke posisi yang benar untuk membentuk gulungan. Termasuk alat pemotong tarik tangan untuk pra-pemotongan saat mengubah warna atau ketebalan.

Poros & Roller
4 KW Hydraulic Cutter Glazed Tile Roll Forming Machine dengan lebar kumparan 1200mm dan 12 stasiun roller 2

Bahan adalah 45 # Steel quenching and Plating. Roller yang diproses halus, keras, tahan karat, dan tidak akan menggores lembaran selama operasi.

Stasiun Pompa Hidraulik
4 KW Hydraulic Cutter Glazed Tile Roll Forming Machine dengan lebar kumparan 1200mm dan 12 stasiun roller 3

Mengemudi pemotong untuk operasi pemotongan. Tangki hidrolik menggunakan minyak hidrolik 46 #. Dilengkapi dengan kipas pendingin untuk pendinginan sirkulasi internal untuk mencegah masalah suhu minyak tinggi.Merek katup solenoidHuade.

Kabinet Kontrol Layar Sentuh
4 KW Hydraulic Cutter Glazed Tile Roll Forming Machine dengan lebar kumparan 1200mm dan 12 stasiun roller 4

Fitur mode otomatis dan manual. Memungkinkan pengaturan panjang lembaran target dan kuantitas melalui layar sentuh.

Merek komponen listrik:

  • VFD: Delta
  • Pemutus sirkuit: Delixi
  • Kontaktor: Delixi
  • Relay: Xinling
  • PLC: Delta
  • Transformer: Delixi
Bagian Penekan & Pemotong
4 KW Hydraulic Cutter Glazed Tile Roll Forming Machine dengan lebar kumparan 1200mm dan 12 stasiun roller 5 4 KW Hydraulic Cutter Glazed Tile Roll Forming Machine dengan lebar kumparan 1200mm dan 12 stasiun roller 6

Bahan pisau dan cetakan penekan adalah CR12, memiliki kekuatan tinggi, ketahanan keras yang sangat baik, dan ketahanan aus yang baik.

Tabel output
4 KW Hydraulic Cutter Glazed Tile Roll Forming Machine dengan lebar kumparan 1200mm dan 12 stasiun roller 7

Mengumpulkan produk berbentuk. Bracket dilengkapi dengan rol untuk memudahkan pengiriman produk tanpa goresan.

Bagian Cadang Termasuk
Bagian Jumlah
Rantai 2 set
Katup Solenoid 1 set
Switch Perjalanan 2 set
Kunci Terbuka 2 set
Kunci Hexagon 2 set
Counter 1 set
Kunci 2 set
Segel Minyak 1 set
Panduan pemecahan masalah
1. Pompa minyak tidak bisa dimulai, manual tidak dapat bekerja:

(1) Jalur nol tidak tetap. Voltmeter menunjukkan lebih dari 200V normal, lebih dari 200V menunjukkan kesalahan jalur nol.

(2) Tombol darurat berhenti terkunci.

2. Pompa minyak dapat dimulai tetapi tidak dapat dioperasikan secara manual:

Tombol otomatis tangan tidak dalam posisi manual atau rusak.

3Manual normal, tapi tidak otomatis:

(1) Otomatis tombol tangan tidak dalam posisi otomatis atau rusak.

(2) Pisau tidak terbalik pada batas atas atau batas atas dan bawah.

(3) Cetakan tidak terbalik pada batas atas atau batas atas dan bawah.

(4) Kesalahan pengaturan data.

4Pisau terus naik dan pompa tersumbat:

(1) Batas atas tidak diatur dengan benar atau saklar rusak.

(2) K1 dan K2 terbalik.

(3) Solenoid klep macet. matikan pompa minyak dan tekan pisau untuk memotong. ketika mendengar "klik" suara, menyalakan pompa dan mengangkat pisau ke posisi batas atas.

5Pisau terus bergerak ke bawah dan memegang pompa:

(1) Batas bawah tidak diatur dengan benar atau saklar rusak.

(2) Solenoid klep terjebak. matikan pompa minyak, tekan pisau untuk memotong. ketika mendengar "klik" suara, menyalakan pompa untuk mengangkat pisau ke posisi batas atas.

6. Mold terus bergerak ke atas dan memegang pompa minyak:

(1) Batas atas tidak diatur dengan benar atau saklar rusak.

(2) K3 dan K4 terbalik.

(3) Solenoid klep macet. matikan pompa minyak dan tekan ke bawah pada jenis angkat dan tekanan masing-masing. ketika mendengar suara "klik", hidupkan pompa untuk mengangkat cetakan ke posisi batas atas.

7. Mold terus pergi ke bawah dan menahan pompa:

(1) Batas bawah tidak diatur dengan benar atau saklar rusak.

(2) K3 dan K4 terbalik.

(3) Solenoid klep macet. matikan pompa minyak dan tekan ke bawah jenis meningkatkan tekanan. ketika mendengar "klik" suara, menyalakan pompa dan mengangkat pisau ke posisi batas atas.

Spesifikasi tambahan
Penampilan Ukuran 8580 × 1550 × 1510 mm
Total Daya 4 + 5,5 KW
Ketebalan bahan baku 0.3 - 0.6mm
Produktivitas 0 - 2 m/menit
Diameter poros Φ70mm
Gambar Produk
4 KW Hydraulic Cutter Glazed Tile Roll Forming Machine dengan lebar kumparan 1200mm dan 12 stasiun roller 8 4 KW Hydraulic Cutter Glazed Tile Roll Forming Machine dengan lebar kumparan 1200mm dan 12 stasiun roller 9 4 KW Hydraulic Cutter Glazed Tile Roll Forming Machine dengan lebar kumparan 1200mm dan 12 stasiun roller 10 4 KW Hydraulic Cutter Glazed Tile Roll Forming Machine dengan lebar kumparan 1200mm dan 12 stasiun roller 11
