Detail produk:
|
| Tipe: | Steel U Purlin Roll Forming Machine untuk Profil U Purlin Khusus dengan Daya Utama 15 KW | rol: | 14 |
|---|---|---|---|
| bahan rol: | baja no.45 | jaminan: | 12 bulan |
| Cahaya Tinggi: | purlin roll forming machine,rolling forming machine |
||
| 1. Deskripsi Produk |
(1).Pengantar singkat
Purlin yang dibuat oleh C Purlin Roof Steel Profile Roll Forming Machine banyak digunakan pada tegangan bodi utama
struktur konstruksi besar dan menengah, seperti pabrik, gudang, gudang lokomotif,
hanggar, gedung pameran.itu dikenal sebagai bahan bangunan yang ekonomis dan efisien tinggi.
Baja C purlin memiliki fitur berikut:
A. Ringan, biaya rendah;
B. Mudah dioperasikan: purlin dapat dibentuk dan dilubangi sesuai dengan kebutuhan aktual Anda;
dan bisa langsung dipasang.

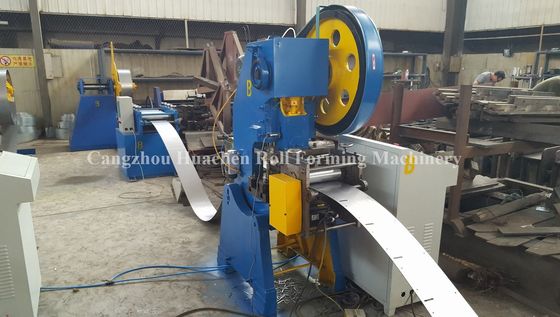

(2).Alur Kerja Mesin Roll Forming
Coil decoiling-Coil feeding-Leveling-Roll forming-Punching (opsional)-Lembar pengukur panjang
dukungan pemotongan-Lembar
(3).Rincian Teknis
A. Umum
| Bahan yang Cocok | Hatau baja strip canai, Q235 atau setara |
| Ketebalan bahan | 1,5-3,0 mm |
| Lebar Bahan: | 175-465mm |
| Dimensi | Sekitar 10.0*1.2*1.75m(L*W*H) , sesuai gambar |
| Ruang Kerja | Sekitar 20.0*2.7m (L * W) |
|
Panjang dari lembar |
Anda dapat mengatur panjangnya sesuai dengan kebutuhan Anda. Itu dikendalikan oleh PLC yang dapat memastikan ketepatan dari ±1mm. |
| Pemotongan |
Secara otomatis berhenti dan memotong ketika datang ke set panjang |
B. Detail Komponen
| Bahan Rol | Baja 45 # bermutu tinggi.Pelapisan krom keras, 0,05mm. |
| Bingkai Utama | 400# baja.Lebih stabil dan tidak gemetar. |
| Piring Tengah |
16mm.Kami menggunakan pelat yang lebih tebal untuk memastikan stabilitas produk kami. |
| Membentuk Langkah | 11-16, sesuai dengan gambar. |
| Bahan poros | 70 mm, baja 45 # bermutu tinggi. |
|
Proses perawatan: tempering- finish turning, kekakuan tinggi, sulit untuk berubah bentuk. |
|
|
Pemotongan Bahan pisau |
Cr12, kekerasan HRC60-62. |
| Proses perawatan: perlakuan panas - abrasi bidang - pemotongan elektroda kawat. |
C. Komponen Listrik
| Kekuatan yang Cocok | 380V, 50 Hz, 3 fase atau sesuai kebutuhan Anda. |
| Layar | Layar sentuh 7 inci, mudah dioperasikan. |
| PLC | Delta DVP14ES |
|
Beradaptasi dengan baik untuk berbagai kondisi, seperti kelembaban, gangguan elektromagnetik. |
|
| Konverter Frekuensi |
Delta PKS-M.Ini memiliki keuntungan memperlambat sebelum memotong, untuk memastikan akurasi panjang (± 1mm, jauh lebih baik dari standar industri ±3mm). |
|
Panjang Perangkat Pengukuran |
Omron, buatan Jepang. |
| Ini fitur dengan akurasi dan stabilitas tinggi. |
Keuntungan kami
Referensi Profil Menggambar
