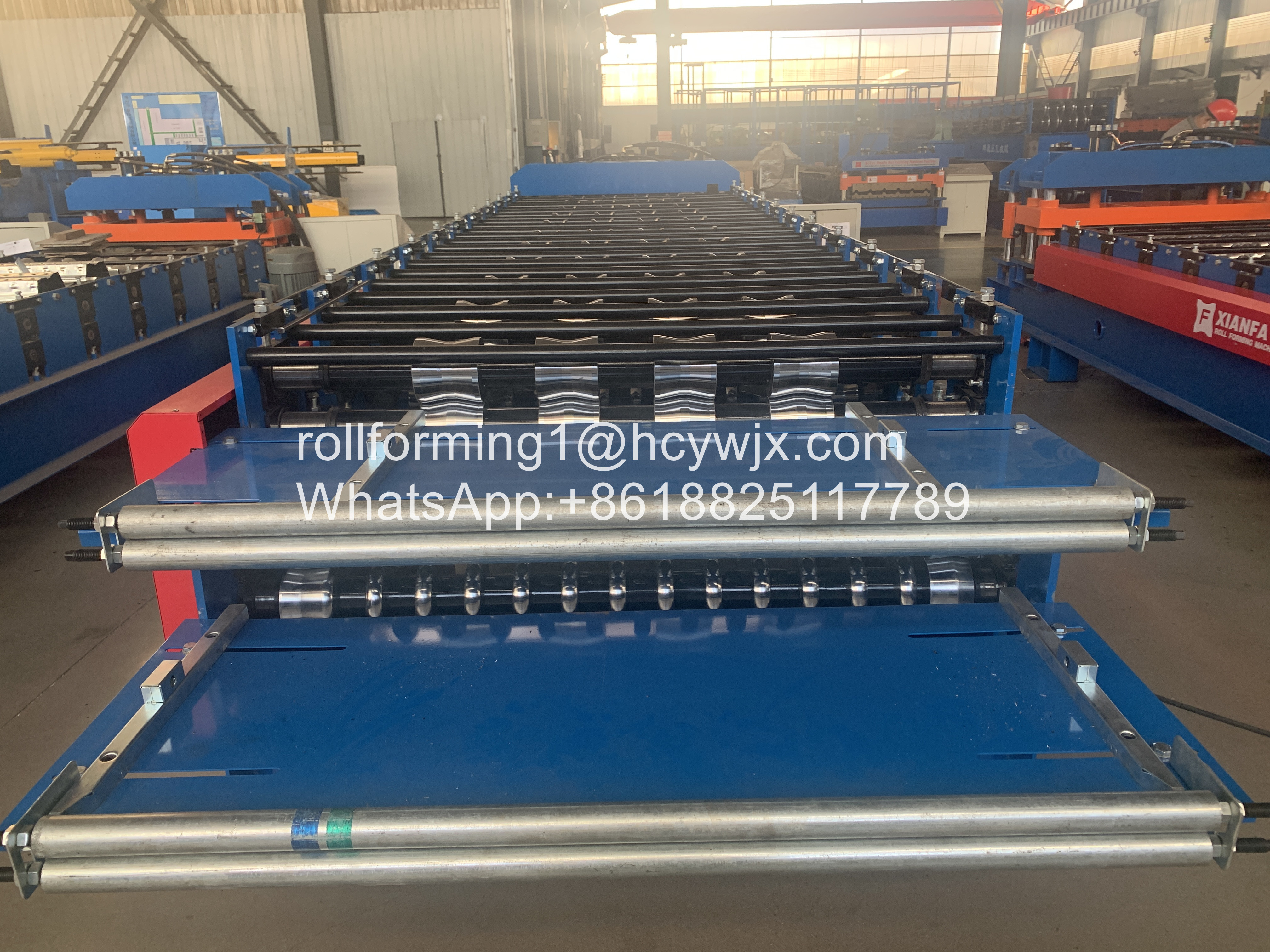

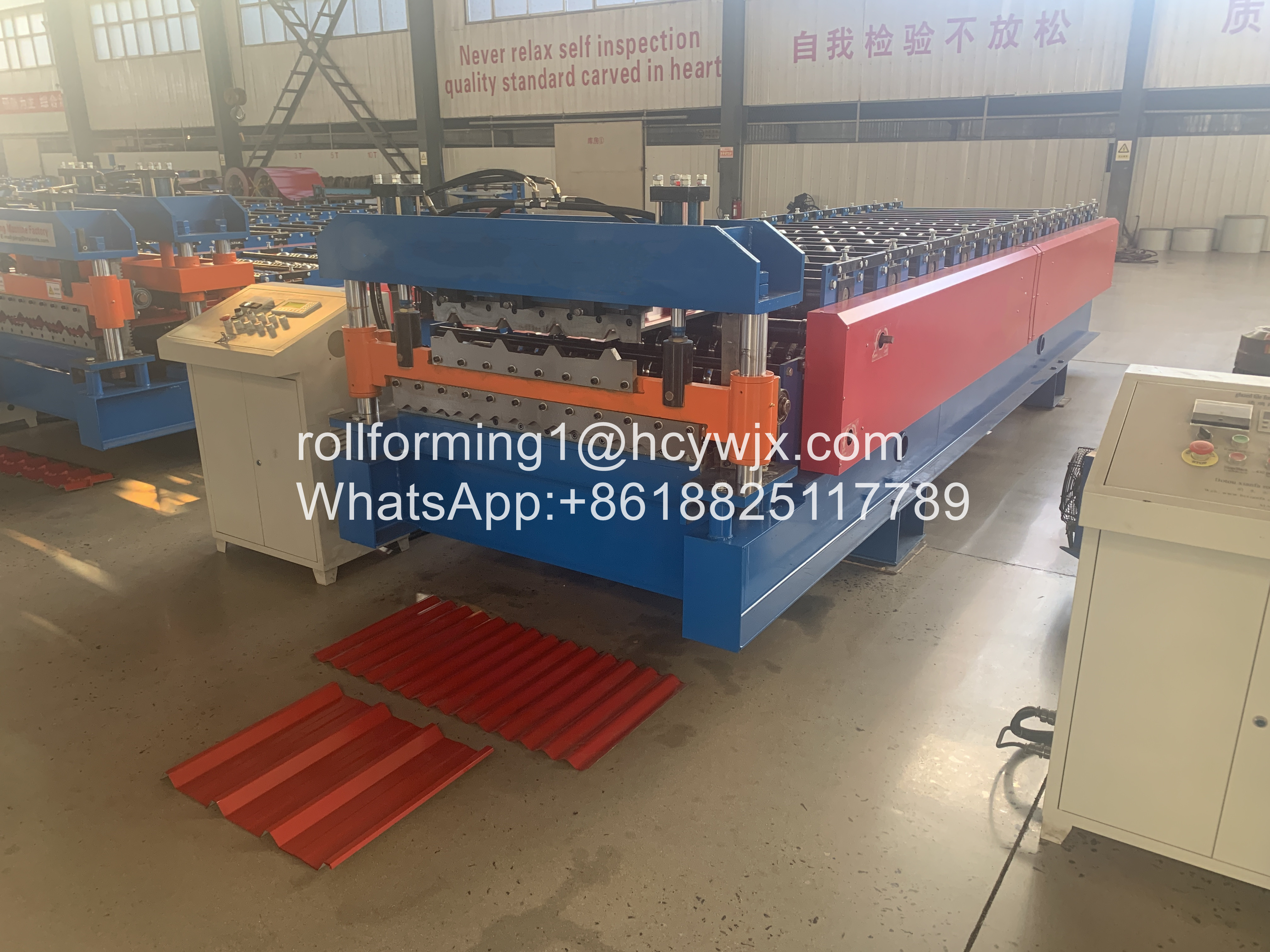

Mesin Pembentuk Lembaran Logam

1. Spesifikasi bahan

2. Parameter Rinci Mesin

3. Gambar referensi

4. Bagan Alur Proses

Decoiler Hidraulik—Pembentukan Gulungan—Pemotongan—Penumpukan Otomatis

5. Spesifikasi Komponen

(1) Un-coiler Hidrolik 5T

• Lebar makan: 1250mm
• Kemampuan: 5 Ton
• Diameter antar: 470-520mm
• Diameter keluar maksimal: 1500mm
• Daya motor utama: motor AC 5.5KW
• Tenaga hidrolik: 4kw

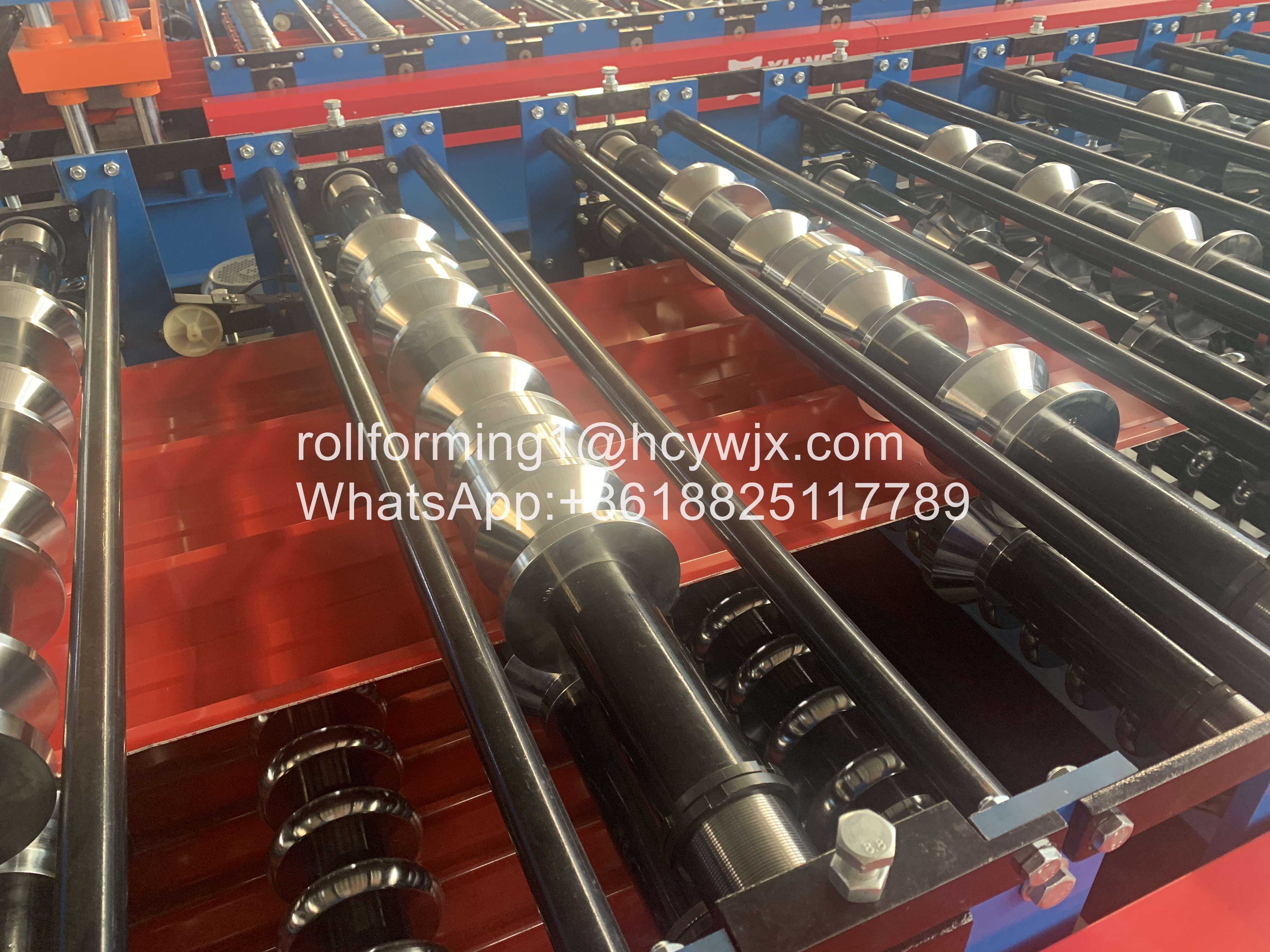

(2)Mesin Roll Forming Utama

• Bahan rol: permukaan berlapis krom ASTM1045 dengan krom
• Diameter poros: 70mm bahan: SAE1045 dengan pendinginan dan temper
• Rangka utama dengan pengelasan balok 350H
• Struktur mesin: pilar pemandu

(3)Sistem Pemotongan Hidrolik

• Pemotongan setelah pembentukan: Potong lembaran setelah gulungan membentuk panjang yang dibutuhkan
• Bahan pisau: Cr12, 58-62 HRC kekerasan
• Memotong daya dengan hidrolik, 5.5KW
• Tekanan kerja: 12Mpa dapat disesuaikan
• Pengukuran panjang: Pengukuran panjang encoder otomatis
• Toleransi panjang: +/- 1.5mm untuk setiap produk akhir bagian

(4) Kabinet Kontrol Komputer

• Pengaturan panjang dan kuantitas profil yang dapat diprogram
• Bahasa sistem operasi: Inggris dan Cina
• Komputer yang digunakan untuk mengontrol panjang & kuantitas.Mesin akan secara otomatis dipotong memanjang dan berhenti ketika jumlah yang dibutuhkan tercapai

• PLC: Panasonic atau pelangganisasi

(5) Penumpuk Otomatis

• Kehabisan daya motor: 0.75KW
• Panjang susun maks: 6m
• Ketebalan susun maks: 300mm
• Berat susun maksimum: sekitar 2,5 ton
