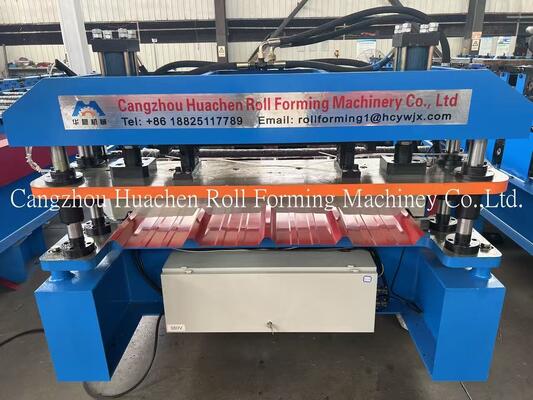

11 Stasiun Kecepatan 15m/mnt Lebar 1200mm Mesin Pembentuk Gulungan Lembaran Atap Ubin Langkah Metcopo Peralatan Pembentuk Gulungan

1set
MOQ
11 Stasiun Kecepatan 15m/mnt Lebar 1200mm Mesin Pembentuk Gulungan Lembaran Atap Ubin Langkah Metcopo Peralatan Pembentuk Gulungan
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Jenis Bahan: PPGI/GI
Ketebalan Bahan: 0,3-0,6 mm
Lebar bahan: 1200mm
Stasiun roller: 11 stasiun
Bahan Rol & Poros: Pendinginan dan Pelapisan Baja 45#
Diameter poros: Φ70mm
Bahan pemotong: CR12
Tipe Penggerak: penggerak rantai
Kecepatan: 15m/mnt
kekuatan total: 5.5+5.5KW
Voltase: 380V 50Hz 3Phases (dapat disesuaikan)
Menyoroti:

cold roll forming machine

,

roof panel roll forming machine
Informasi dasar
Tempat asal: Cina
Nama merek: HC
Sertifikasi: CE
Nomor model: HC28-250-1000
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Mesin roll forming utama dan decoiler adalah kemasan telanjang, sistem kontrol PLC dan pompa motor d
Waktu pengiriman: 25-30 hari
Syarat-syarat pembayaran: L/C,T/T
Supply Ability: 20 sets/month
Deskripsi Produk
Garis Pembentuk Gulungan Lembaran Atap Ubin Langkah Metcopo Aluminium

Peralatan rollform ini menghasilkan lembaran atap ubin langkah metcopo aluminium, model ubin baru yang menawarkan kinerja yang lebih baik dibandingkan dengan lembaran atap ubin langkah standar.

Ikhtisar Sistem

Garis produksi lembaran atap ubin bertingkat metcopo aluminium lengkap mencakup decoiler listrik otomatis 5 ton, pemandu lembaran, mesin bergelombang, pemotong hidrolik, meja pendukung, dan pengontrol PLC Mitsubishi. Mesin rolling ini memungkinkan operator untuk memproduksi ubin langkah metcopo dengan panjang berapa pun.

11 Stasiun Kecepatan 15m/mnt Lebar 1200mm Mesin Pembentuk Gulungan Lembaran Atap Ubin Langkah Metcopo Peralatan Pembentuk Gulungan 0
Spesifikasi Teknis
Parameter Spesifikasi
Jenis Material PPGI/GI
Ketebalan 0.3-0.6mm
Lebar 1200mm
Stasiun Roller 11 Stasiun
Material Roller & Poros Baja 45# Quenching dan Pelapisan
Diameter Poros Φ70mm
Material Pemotong CR12
Jenis Penggerak Penggerak Rantai
Kecepatan 15-20m/menit
Total Daya 5.5+5.5KW
Tegangan 380V 50Hz 3 Fase (dapat disesuaikan)
Komponen Sistem
  • Uncoiler
  • Peralatan Pemandu dan Penyesuaian Lembaran Koil
  • Perangkat Penutup Film
  • Sistem Penggelombang Utama
  • Perangkat Pemotong Pasca
  • Stasiun Hidrolik untuk Pemotongan dan Penekanan Langkah
  • Sistem Kontrol PLC
  • Meja Pendukung
Detail & Spesifikasi Komponen
Komponen Deskripsi & Spesifikasi
5T Manual Decoiler
11 Stasiun Kecepatan 15m/mnt Lebar 1200mm Mesin Pembentuk Gulungan Lembaran Atap Ubin Langkah Metcopo Peralatan Pembentuk Gulungan 1

Mendukung koil dan memungkinkan gerakan putar. Kapasitas bantalan: 5T. Diameter dalam: 470-530mm (dapat disesuaikan sesuai permintaan). Dilengkapi dengan perangkat rem untuk mencegah kerusakan mesin akibat benturan selama pengoperasian.
Meja Pengumpanan & Pra-Pemotong
11 Stasiun Kecepatan 15m/mnt Lebar 1200mm Mesin Pembentuk Gulungan Lembaran Atap Ubin Langkah Metcopo Peralatan Pembentuk Gulungan 2

Memandu koil ke posisi yang benar untuk pembentukan gulungan. Termasuk perangkat pemotong tarik tangan untuk pra-pemotongan yang nyaman saat mengganti warna atau ketebalan.
Poros & Roller
11 Stasiun Kecepatan 15m/mnt Lebar 1200mm Mesin Pembentuk Gulungan Lembaran Atap Ubin Langkah Metcopo Peralatan Pembentuk Gulungan 3

Material: Baja 45# Quenching dan Pelapisan. Roller yang diproses halus, keras, dan tahan karat. Tidak akan meninggalkan goresan pada lembaran selama pengoperasian.
Stasiun Pompa Hidrolik
11 Stasiun Kecepatan 15m/mnt Lebar 1200mm Mesin Pembentuk Gulungan Lembaran Atap Ubin Langkah Metcopo Peralatan Pembentuk Gulungan 4

Menggerakkan pemotong untuk operasi pemotongan. Tangki hidrolik menggunakan oli hidrolik 46#. Dilengkapi dengan kipas pendingin untuk pendinginan sirkulasi internal untuk mencegah masalah suhu oli tinggi selama pengoperasian. Merek katup solenoid: Huade.
Kabinet Kontrol Layar Sentuh
11 Stasiun Kecepatan 15m/mnt Lebar 1200mm Mesin Pembentuk Gulungan Lembaran Atap Ubin Langkah Metcopo Peralatan Pembentuk Gulungan 5

Menampilkan mode otomatis dan manual. Memungkinkan pengaturan panjang unit dan kuantitas pada layar sentuh. Sederhana dan mudah dioperasikan.

Merek Komponen Listrik:

  • VFD: Delta
  • Pemutus sirkuit: Delixi
  • Kontaktor: Delixi
  • Relai: Xinling
  • PLC: Delta
  • Transformator: Delixi
Bagian Penekanan & Pemotong
11 Stasiun Kecepatan 15m/mnt Lebar 1200mm Mesin Pembentuk Gulungan Lembaran Atap Ubin Langkah Metcopo Peralatan Pembentuk Gulungan 6

Material bilah: CR12. Memberikan kekuatan tinggi, kemampuan pengerasan yang sangat baik, dan ketahanan aus yang unggul.
Meja Keluaran

Mengumpulkan produk yang terbentuk. Braket dilengkapi dengan roller untuk memfasilitasi pengiriman produk tanpa goresan.
Suku Cadang Termasuk
Bagian Kuantitas
Rantai 2 Set
Katup Solenoid 1 Set
Sakelar Perjalanan 2 Set
Kunci Pas Terbuka 2 Set
Kunci Pas Segi Enam 2 Set
Penghitung 1 Set
Kunci Pas 2 Set
Segel Oli 1 Set
Alur Kerja Produksi

Lembaran Decoiling → Lembaran Pemandu → Film Penutup → Pembentukan Gulungan → Mengukur Panjang → Lembaran Pemotongan → Meja Runout

11 Stasiun Kecepatan 15m/mnt Lebar 1200mm Mesin Pembentuk Gulungan Lembaran Atap Ubin Langkah Metcopo Peralatan Pembentuk Gulungan 7 11 Stasiun Kecepatan 15m/mnt Lebar 1200mm Mesin Pembentuk Gulungan Lembaran Atap Ubin Langkah Metcopo Peralatan Pembentuk Gulungan 8 11 Stasiun Kecepatan 15m/mnt Lebar 1200mm Mesin Pembentuk Gulungan Lembaran Atap Ubin Langkah Metcopo Peralatan Pembentuk Gulungan 9
