Mesin Roll Forming Royal Roman Longtile

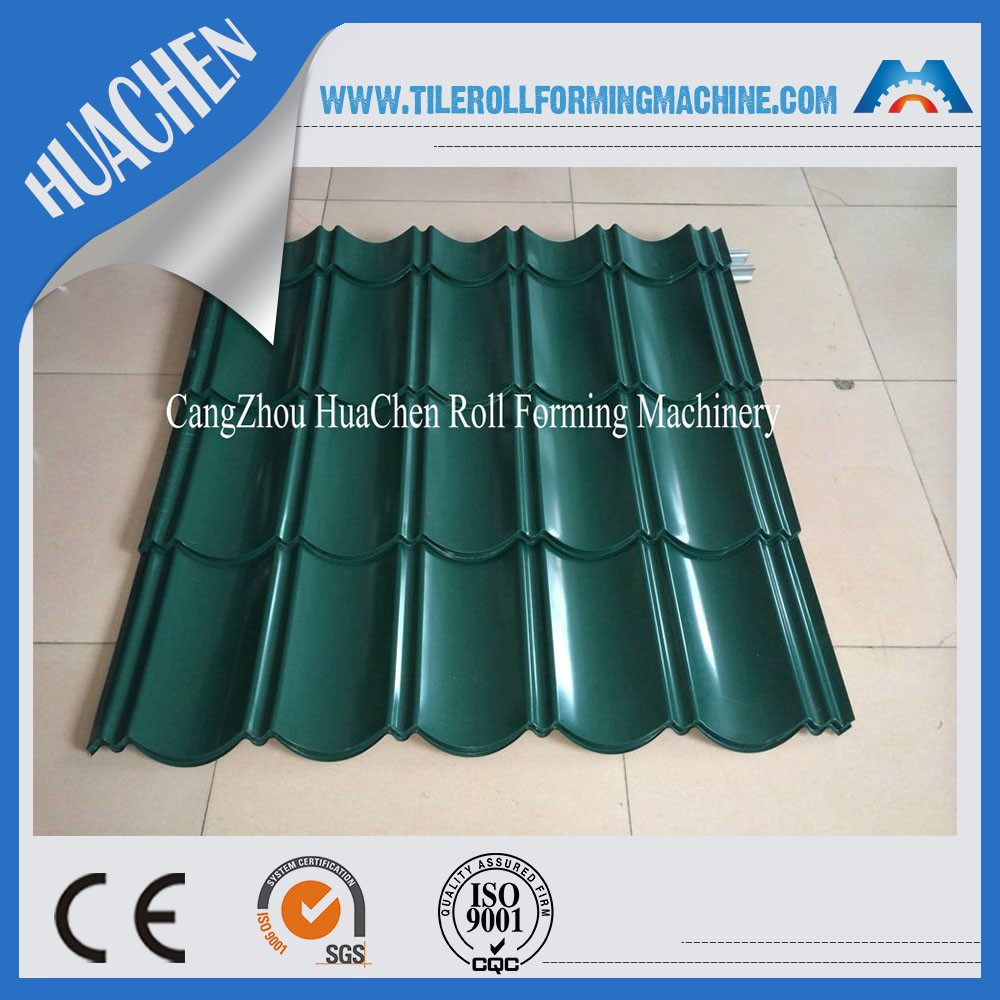

Gambar profil

1. Detail dari genteng Mesin Roll Forming

Bahan
Ketebalan Bahan (&): 0,4 - 0,8mm
Bahan yang berlaku: Gulungan Baja Galvanis, Gulungan Gulungan Panas, Gulungan Gulungan Dingin, kekuatan luluh 245Mpa atau 550Mpa
Komponen Mesin
1) 7Ton * 1250mm Hidrolik un-coiler: satu set
Coil diameter dalam = 508 ± 30mm; Lebar koil = Max.1250mm
Capacity: Max. Kapasitas: Maks. 7Ton 7Ton
2) Cold Rolling Mills:
Dengan panduan bahan makan, kerangka tubuh terbuat dari baja tipe H350 # dengan pengelasan;
Dinding sisi: 16 mm
Rol diproduksi dari bantalan baja GCr15, mesin presisi, keras   Chrome Coated dengan ketebalan 0,04mm (untuk umur lebih panjang dan anti karat);
Poros dibuat dari 45 #, Diameter Poros Utama = φ75mm, mesin presisi
Mengemudi Motor, transmisi rantai gigi, 16 stasiun pembentuk dan 7 rol (3 rol atas dan 4 rol bawah) untuk meluruskan dan meratakan)
Motor Utama = 5.5KW, Kontrol kecepatan frekuensi
Kecepatan pembentukan sekitar 3 - 4 m / mnt
motor hidrolik: 5.5KW, rentang tekanan hidrolik: 0-12Mpa
Bahan alat pemotong: Cr12Mov, Heat treatment
3) Sistem Kontrol PLC(Layar sentuh merek: Taiwan WEINVIEW, Inverter merek: Finland VOCAN / Denmark Danfoss, Encoder merek: Jepang Koyo)
Cukup masukkan model / ukuran yang diperlukan di layar sentuh
rol atau spacer atau pemotong seperti mesin gaya lama tradisional yang membutuhkan waktu lebih dari 45 menit untuk setiap perubahan ukuran produksi).
Kontrol kuantitas dan menekan, memotong panjang secara otomatis
Dikombinasikan dengan: PLC, Inverter, Layar Sentuh, Encoder, dll
Toleransi potong-to-panjang ≤ 1mm
Tegangan Kontrol 24V
4) Exit Rack Tanpa daya, tiga unit

2. Fitur Utama dari Glazed Tile Roof Roll Forming Machine

Keuntungan dari genteng metal yang membentuk mesin adalah sebagai berikut:
1. Pengoperasian yang mudah, masa konstruksi yang singkat
2. biaya perawatan yang rendah
3. Ukuran terbatas (ukuran apa pun dalam kisaran mesin), membantu menghemat bahan

3. Diagram Alir

Nama: Perangkat Pengumpanan

Merek: BMS

Asli: Cina

membuat material baja bergerak lebih lancar.

Nama: Ubin mengkilap membentuk mesin pemotong
Merek: BMS
Asli: Cina
dibuat oleh Cr12 baja cetakan berkualitas tinggi dengan perlakuan panas

Nama: rol
Merek: BMS
Asli: Cina
Rol diproduksi dari baja bantalan kualitas tinggi GCr15, mesin bubut CNC, Perlakuan Panas. Dengan perlakuan hitam atau Pelapisan Krom Keras untuk opsi.

Nama: Sistem kontrol plc
Merek: SIEMENS / SCHNEIDER ELECTRIC
Asli: Jerman / Perancis
Dikombinasikan dengan: PLC, Inverter, Layar Sentuh, Encoder, dll
Encoder: KOYO / Omron (merek Jepang)
